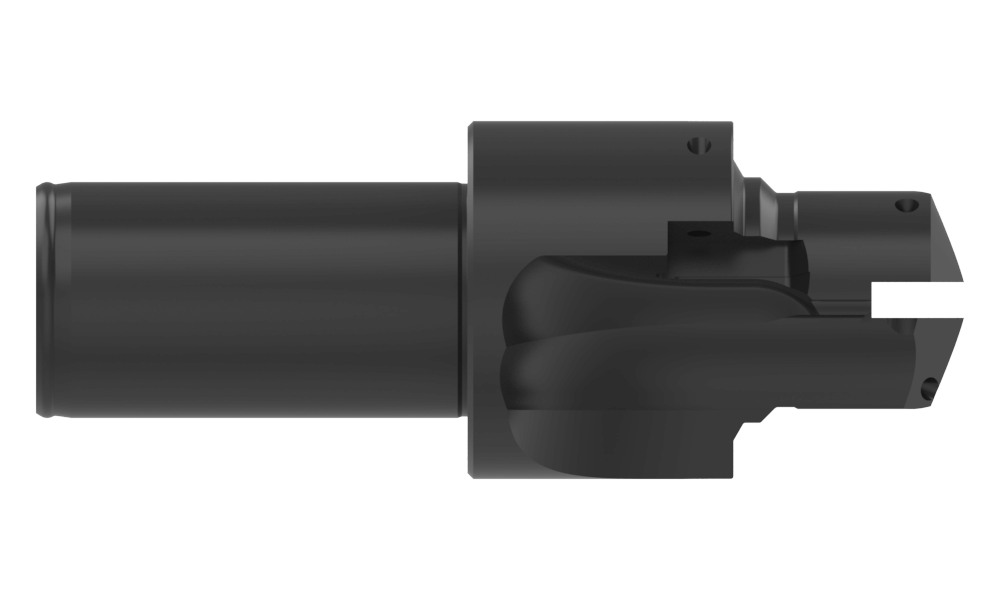

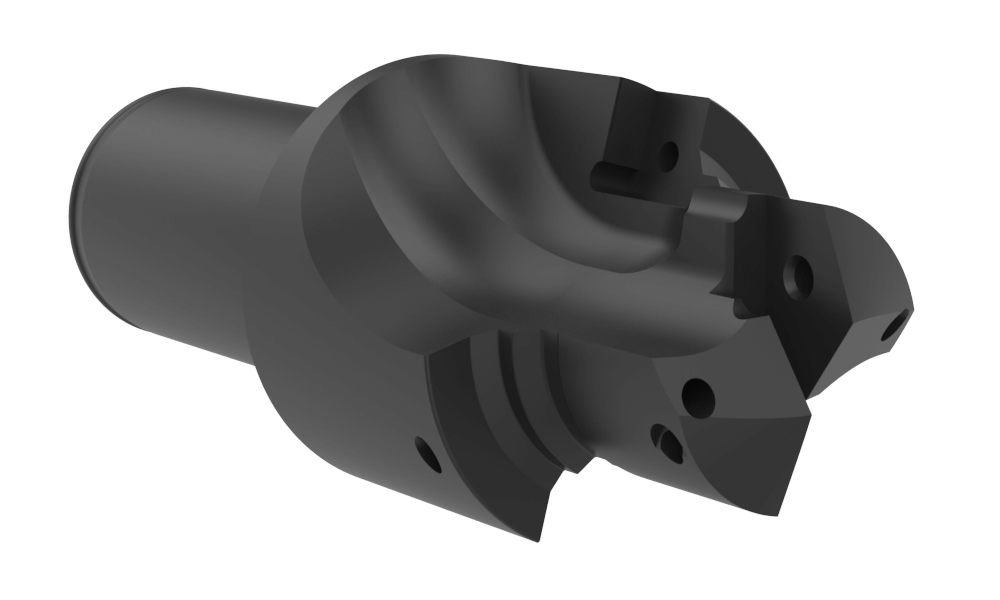

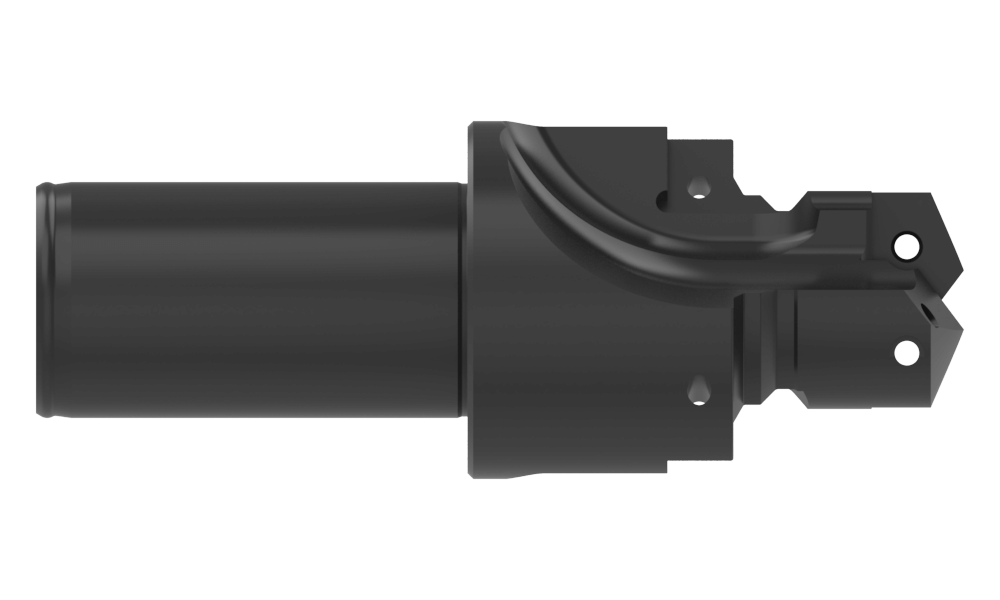

Type of Product | Replaceable Port Form Body |
Series | 2 |
Overall length inch | 5.05 |
Overall length mm | 128.17 |
Pipe tap rear inch | 1/4 |
Shank diameter mm | 31.75 |
Shank diameter inch | 1.25 |
Shank length mm | 57.94 |
Shank length inch | 2.281 |
Shank type | Cylindrical |
Pilot Diameter mm | 31.34 |
Pilot Diameter inch | 1.234 |
Pilot length mm | 27.15 |
Pilot length inch | 1.069 |
Tool Reference Length mm | 70.23 |
Tool Reference Length inch | 2.765 |
Port Standard | SAE AS5202 |
Tube Size | -16 |
Port thread size | 1 5/16-12 UNJ-3B |
Spotface diameter mm | 48.77 |
Spotface diameter inch | 1.92 |
Seal angle | 60° |
Seal angle diameter mm | 37.77 |
Seal angle diameter inch | 1.487 |
Seal Pilot Diameter inch | 1.336 |
Seal Pilot Diameter mm | 33.93 |
Seal Pilot Length inch | 0.125 |
Seal Pilot Length mm | 3,18 |
Spotface to shoulder length inch | 1.437 |
Spotface to shoulder length mm | 36.51 |
Minor Diameter Insert Carbide | 4C12H-1.234 |
Minor Diameter Insert Super Cobalt | 452H-1.234 |
