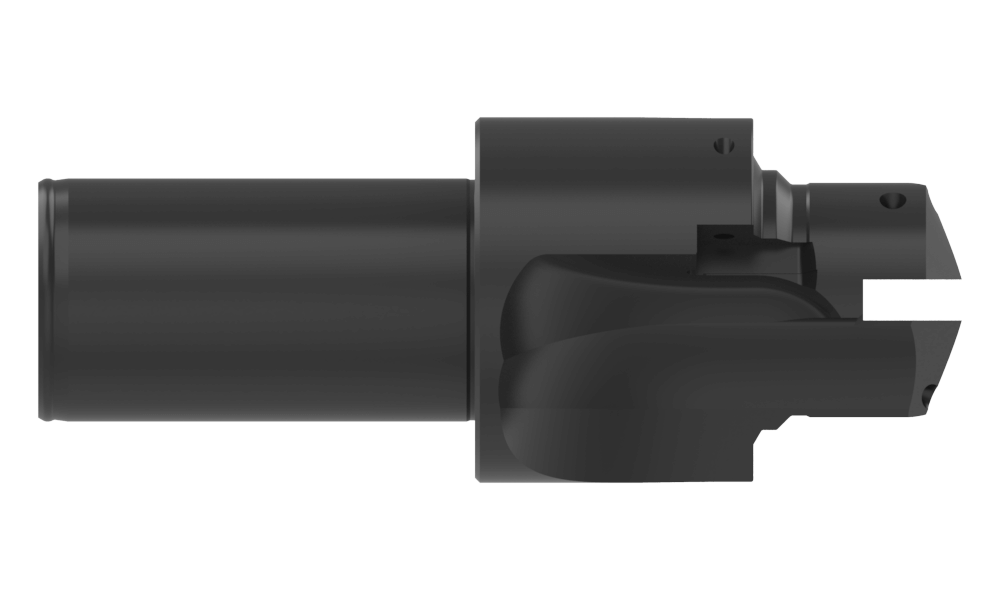

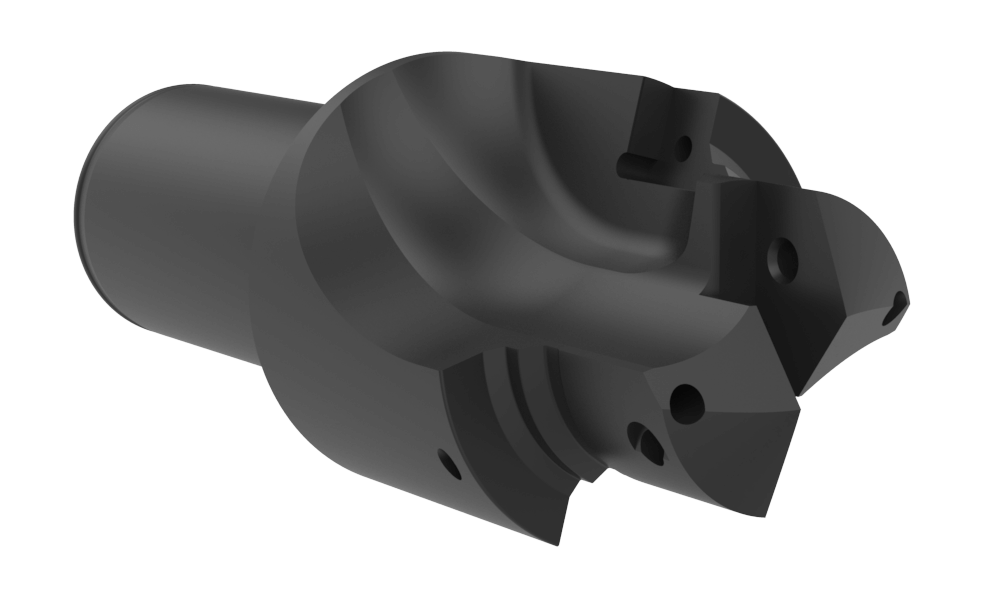

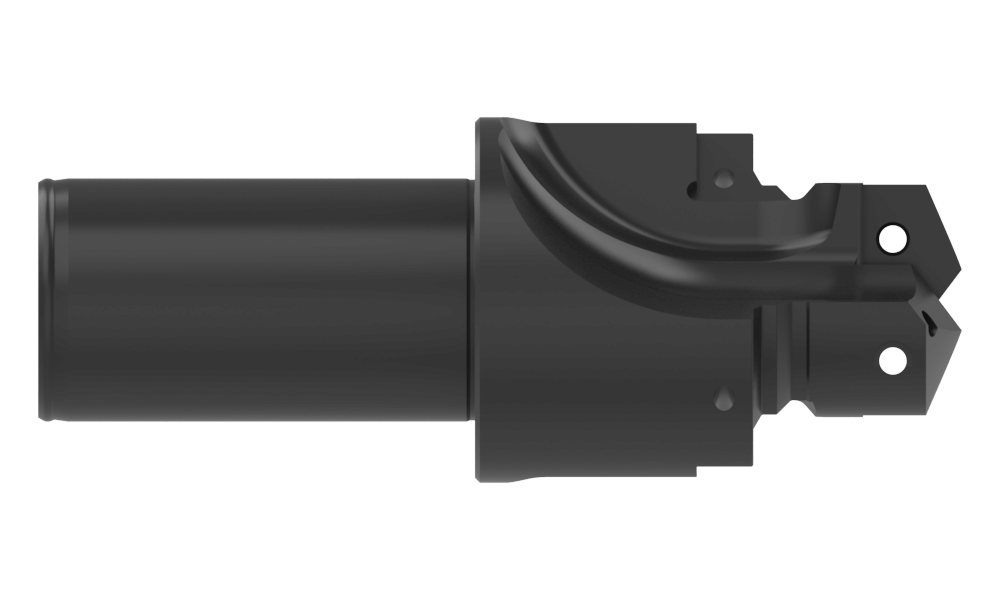

Type of Product | Replaceable Port Form Body |
Series | 3 |
Overall length inch | 5.88 |
Overall length mm | 149.23 |
Pipe tap rear inch | 1/4 |
Shank diameter mm | 38.1 |
Shank diameter inch | 1.5 |
Shank length mm | 68.28 |
Shank length inch | 2.688 |
Shank type | Cylindrical |
Pilot Diameter mm | 39.29 |
Pilot Diameter inch | 1.547 |
Pilot length mm | 28.47 |
Pilot length inch | 1.121 |
Tool Reference Length mm | 80.95 |
Tool Reference Length inch | 3.187 |
Port Standard | SAE AS5202 |
Tube Size | -20 |
Port thread size | 1 5/8-12 UNJ-3B |
Spotface diameter mm | 57.91 |
Spotface diameter inch | 2.28 |
Seal angle | 60° |
Seal angle diameter mm | 45.69 |
Seal angle diameter inch | 1.799 |
Seal Pilot Diameter inch | 1.648 |
Seal Pilot Diameter mm | 41.86 |
Seal Pilot Length inch | 0.125 |
Seal Pilot Length mm | 3,18 |
Spotface to shoulder length inch | 1.745 |
Spotface to shoulder length mm | 44.32 |
Minor Diameter Insert Carbide | 1C53A-1.547 |
Minor Diameter Insert Super Cobalt | 453H-1.547 |
