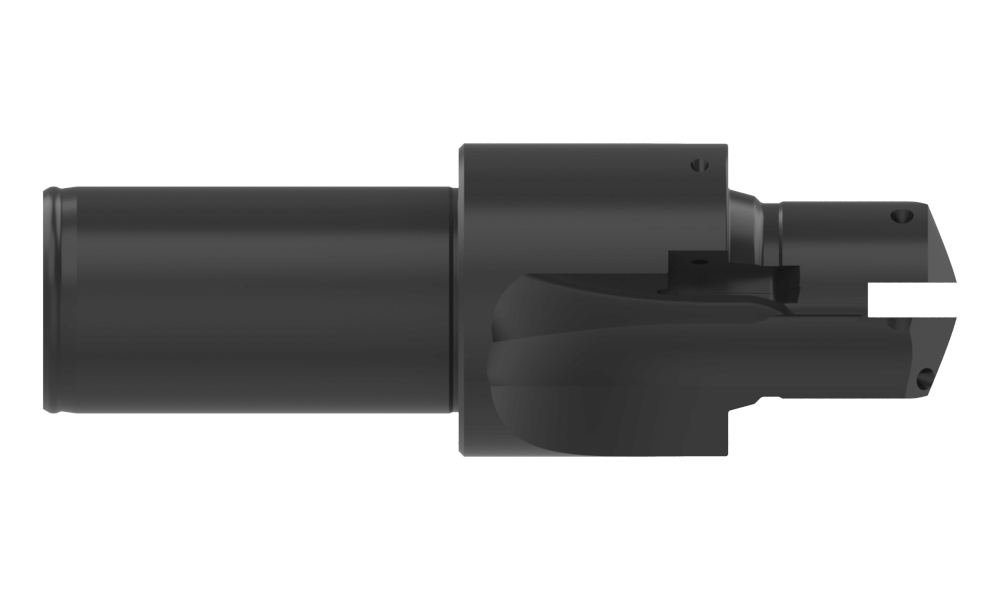

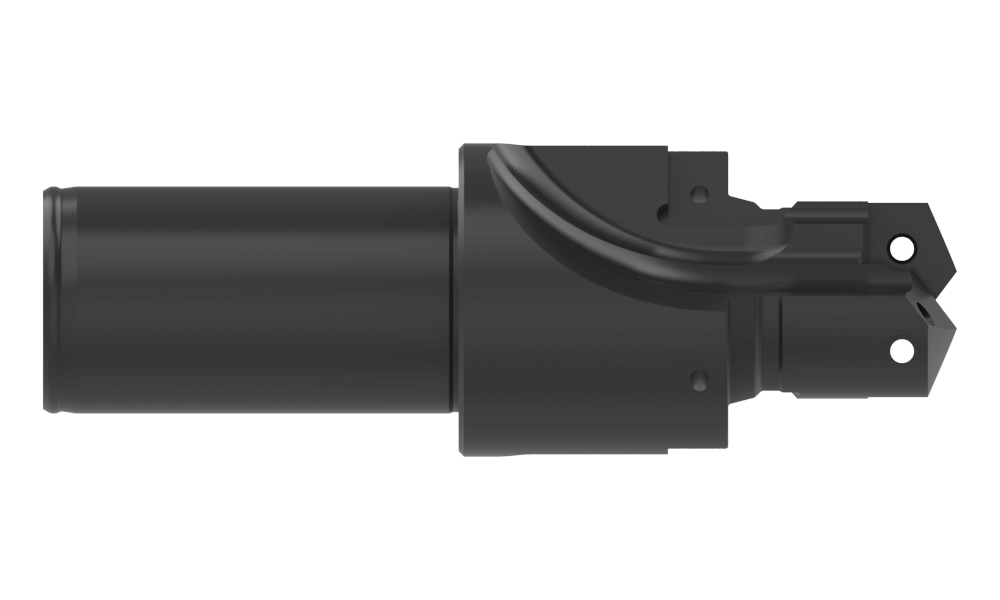

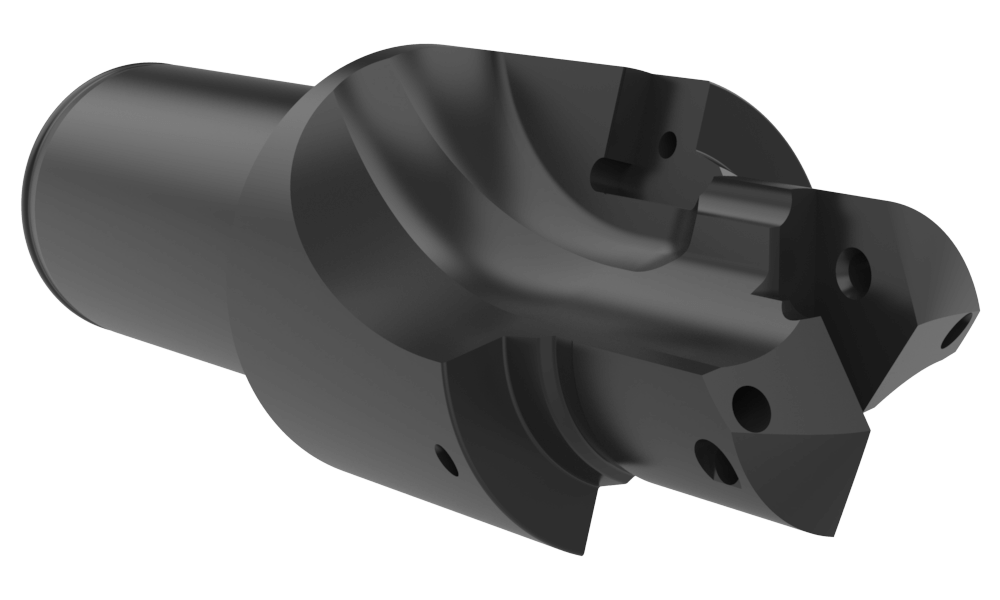

X1926-142-125F
#2 ACCUPORT -14 EXT PILOT
AccuPort 432® Holder






Product Specifications
Type of ProductReplaceable Port Form Body
Series2
Overall length inch5.17
Overall length mm131.3
Pipe tap rear inch1/4
Shank diameter mm31.8
Shank diameter inch1.25
Shank length mm57.9
Shank length inch2.281
Shank typeCylindrical
Pilot Diameter mm28
Pilot Diameter inch1.102
Pilot length mm29.3
Pilot length inch1.156
Tool Reference Length mm73.4
Tool Reference Length inch2.89
Port StandardSAE J-1926
Tube Size-14
Port thread size1 3/16-12 UN-2B
Spotface diameter mm45.2
Spotface diameter inch1.781
Seal angle15°
Seal angle diameter mm32.4
Seal angle diameter inch1.276
Seal angle length mm3.5
Seal angle length inch0.138
Spotface to shoulder length inch1.504
Spotface to shoulder length mm38.2
Minor Diameter Insert Carbide4C12H-28
Minor Diameter Insert Super Cobalt452H-28
Ordering Information
Package Qty1
Min. Order Qty1
Weight in lbs (each)1.6
CategoryStocked
