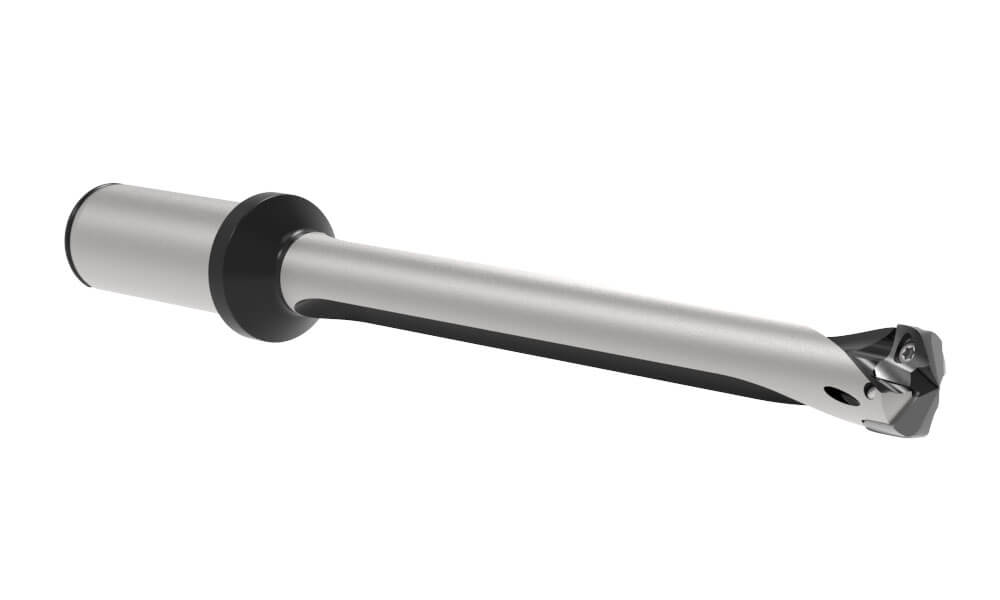

XT Pro Assembly

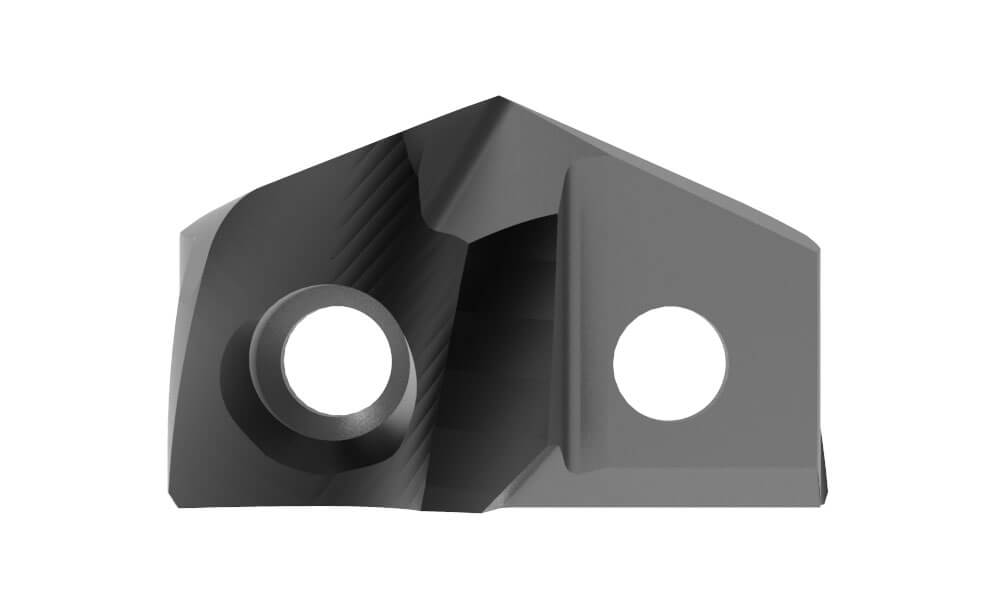

XT Pro Insert
Pumpenzylinger: GEN3SYS® XT Pro
Code:
1304
Share on Facebook    Share on Twitter    Share on LinkedIn    Email a friend
Die Herausforderung
Was lange währtwird endlich gut – wenn man etwas tut.

Lassen Sie sich nicht durch ewiges Warten aufhalten. Unser Kunde, der Pumpenzylinder bearbeitet, musste bisher 35 bis 40 Tage auf die Lieferung warten.

Da er bessere Lieferzeiten und geringere Kosten pro Bohrung benötigte, testete er den GEN3SYS XT Pro Bohrer von Allied. Durch die Nutzung der ISO-spezifischen Bohreinsätze mit "K"-Geometrie für Gusseisen – entwickelt mit einem Eckenradius zur Verbesserung der Bohrungsoberfläche und Hitzebeständigkeit - konnte die Geschwindigkeit beibehalten und gleichzeitig die Vorschubgeschwindigkeit und die Werkzeugstandzeit erhöht werden.

Zusätzlich zu der höheren Standzeit konnte der GEN3SYS XT Pro die Taktzeit verkürzen und die Kosten pro Bohrung um 18% senken. Der Erfolg des XT Pro in dieser Anwendung ist nur ein weiteres Beispiel dafür, weshalb Sie sich für den Pro entscheiden sollten. Warten Sie nicht; es ist immer der richtige Zeitpunkt, uns anzurufen, um mit unserer Hilfe die richtige Lösung für Sie zu finden.

Finden Sie einen Händler für Allied Werkzeuge in Ihrer Nähe.

Produkt: GEN3SYS XT Pro
Ziele: (1) Verkürzung der Durchlaufzeit
(2) Reduzierung der Kosten pro Bohrung
Branche: Allgemeine Zerspanung
Bauteil: Pumpenzylinger
Material: Sphäroguss
Bohrungs-Ø:  16,50 mm (0.6496")
Bohrtiefe: 50,00 mm (1.9685")
Toleranz: +/- 0,10 mm (0.0039")

Die Lösung
Das GEN3SYS XT Pro Bohrsystem für hohe Vorschübe:
  • GEN3SYS XT Pro Bohr-Halter: HXT0716S-20FM
  • GEN3SYS XT Pro Bohr-Einsatz: (K) Geometrie (Gusseisen): XTK16-16.50
Maßeinheit Bohrer des Wettbewerbers T-A Pro Bohrer
Drehzahl 2600 U/min 2600 U/min
Schnittgeschwindigkeit 134,00 m/min (442 SFM) 134,00 m/min (442 SFM)
Vorschub (fz) 0,23 mm/U (0.0090 IPR) 0,28 mm/U (0.0110 IPR)
Vorschubgeschwindigkeit (Vf) 594,0 mm/min (23.4 IPM) 726,0 mm/min (28.6 IPM)
Taktzeit 6,77 Sek. 5,44 Sek.
Standzeit 5920 Bohrungen 7840 Bohrungen
GEN3SYS XT Pro ermöglichte eine Reduzierung der Kosten pro Bohrung um 18% gegenüber dem Werkzeug des Wettbewerbers.

Die Vorteile
Der GEN3SYS XT Pro Bohreinsatz mit ISO-spezifischer AM440 Beschichtung ermöglicht:
  • Erhöhung der Standzeit um 32 %
  • Verkürzung der Durchlaufzeit
  • Reduzierung der Taktzeit
  • Geringere Kosten pro Bohrung
  • Höhere Vorschubgeschwindigkeit
