S.C.A.M.I.® Galetage trou borgne    360 Icon

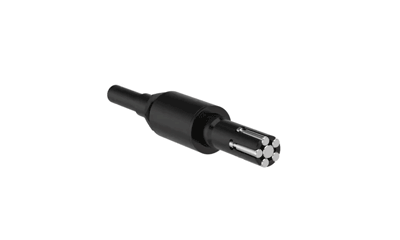

Le galetage est un procédé de travail à froid qui produit un état de surface fin par la rotation planétaire de galets trempés sur une surface métallique alésée ou tournée. Ce procédé constitue une méthode plus efficace de dimensionnement, de finition et d’écrouissage de vos pièces, conformément à vos spécifications exactes.
Avantages
  • Grande polyvalence découlant de la capacité à effectuer l’opération avec n’importe quelle broche rotative
  • Grande précision du contrôle dimensionnel, avec des tolérances inférieures ou égales à 0,0005" (en fonction de certaines variables, dont le matériau)
  • Permet d’obtenir un état de surface fin dans la plage 1-10 µin Ra et d’accroître la dureté de surface de 5-10 %
  • Amélioration des propriétés métallurgiques
  • Remplace le meulage, le polissage, la rectification et les autres options secondaires onéreuses
Fonctionnalités
  • Plage de diamètres : 0,1850" – 6,5315" (4,70 mm – 165,90 mm)

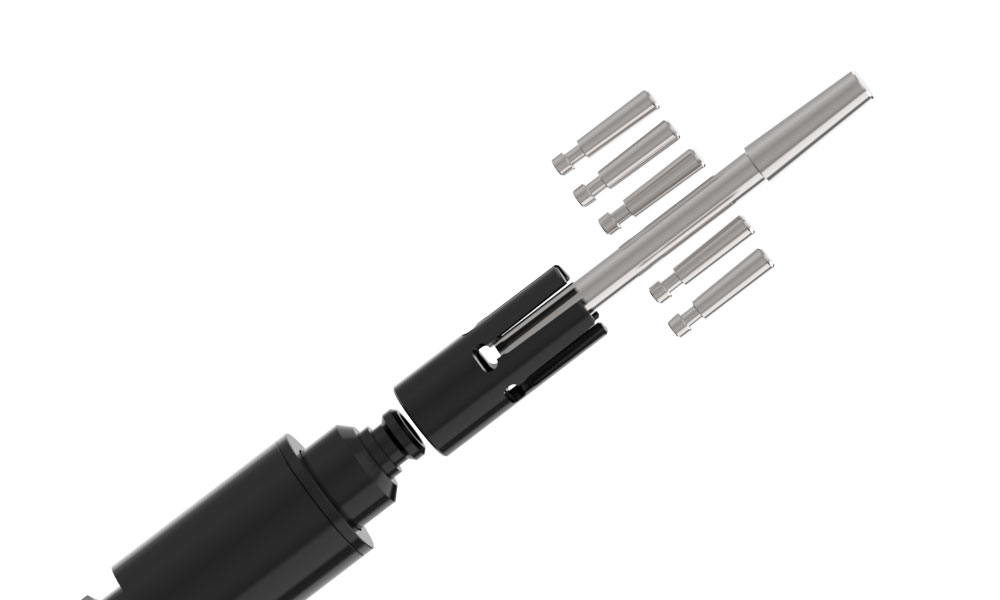

  • Tous les outils de galetage sont composés d’un brunissoir de base, comprenant cage, cône, galets et queue (au choix droite ou à cône Morse)
  • Dans certains cas, certaines valeurs de diamètre sont communes à deux séries qui se suivent. Si le diamètre dont vous avez besoin se trouve dans ces valeurs communes, choisissez la plus haute série des deux.
  • Par exemple, vous avez besoin d’un outil de 24,64 mm de diamètre. Cette valeur de diamètre est commune à la série K (16,60 mm – 24,74 mm) et à la série L (24,54 mm – 31,16 mm). Dans cette situation, nous vous recommandons d’opter pour l’outil de série L, qui couvre le diamètre 24,64 mm.
Matériaux recommandés
Matériaux
x
Key Icon Steel
Material Key Icon High Temp Alloy
Key Icon Stainless Steel
Material Key Icon Hardened Steel
Key Icon Cast Iron
Material Key Icon Non-Ferrous
KeyRéférence d'icône

Material Key Icon
Material Key Icon



Industries recommandées
Industries
x
Key Icon Medical
Industry Key Icon Renewable Energy/ Energy
Key Icon Automotive
Industry Key Icon Aerospace
Key Icon Firearms
Industry Key Icon Agriculture
Key Icon Oil and Gas
Industry Key Icon Marine
Key Icon General Production
Industry Key Icon Heavy Equipment
Key Icon Hydraulics
Industry Key Icon Tool, Mold, and Die
Key Icon Structural Steel Fabricator
Key Référence d'icône
Industry
Industry
Industry
Industry
Industry
Industry
Industry



Informations techniques

Spécifications de produit
Plage de diamètres
5.89 mm - 165.90 mm (0.232" - 6.531")

Nomenclature de produits
Blind Hole
Type
x
S = Outils de brunissage pour trous borgnes
RS
Séries
x
Séries H = 4,70 - 12,77 mm
Séries I = 12,64 - 16,85 mm
Séries K = 16,60 - 24,74 mm
Séries L = 24,54 - 31,16 mm
Séries F = 24,54 - 31,16 mm
Séries M = 30,85 - 35,86 mm
Séries N = 35,61 - 46,97 mm
Séries O = 46,71 - 56,49 mm
Séries P = 56,23 - 69,19 mm
Séries Q = 68,93 - 85,07 mm
Séries R = 84,81 - 104,12 mm
Séries S = 103,86 - 127,94 mm





Séries T = 127,90 - 149,90 mm
Séries U = 149,90 - 165,90 mm
KH
-
Queue
x
1 = Queue cylindrique
2 = Queue de cône Morse

2
Longueur
x
0 = Séries illimitées
1 = Séries courtes
2 = Séries standards
3 = Séries longues
1
Cage
x
0 = Cage standard
4 = cage pour trous borgnes avec série avance automatique - 014 -
0
-
Diamètre
x
Brunissoirs pour trous borgnes = diamètre de brunissage
004.70
