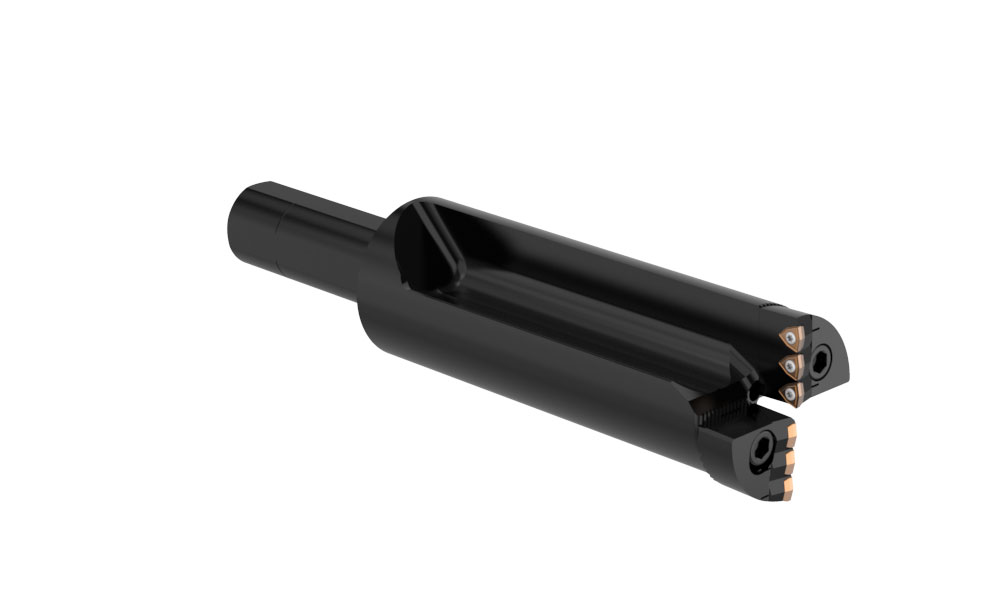

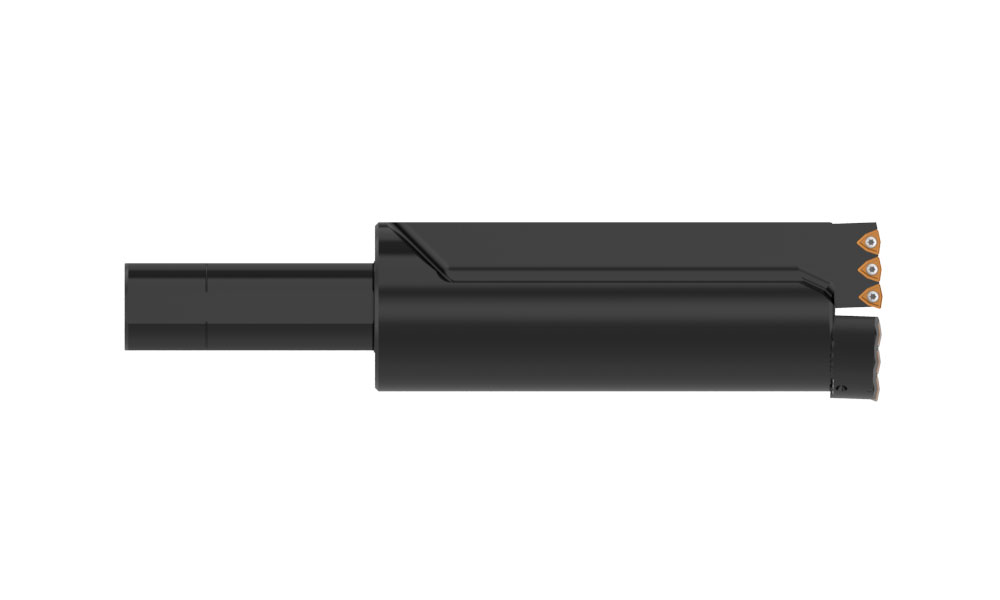

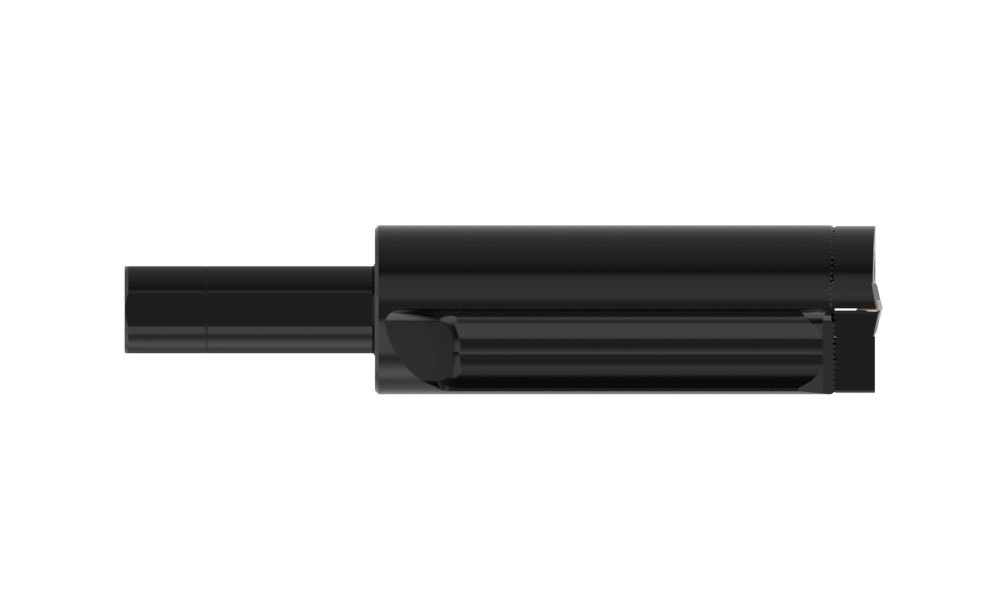

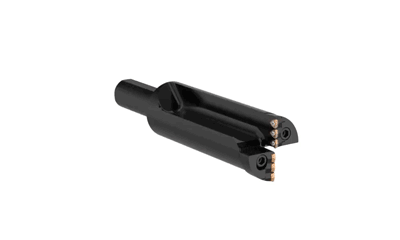

Revolution Drill®    360 Icon
Le Revolution Drill® est un outil extrêmement efficace, conçu pour percer des trous de grand diamètre sur des machines de faible puissance tout en maintenant des taux de pénétration élevés. Excellent pour de nombreuses applications incluant les tôles empilées.

Regardez la vidéo
Avantages
  • Perce en pleine matière sans pilote ou peut ouvrir un trou existant tout en ignorant les changements d'âme, jusqu'à 1/8" (3,175 mm)
  • Idéal sur les machines de faible puissance tout en maintenant des taux de pénétration élevés

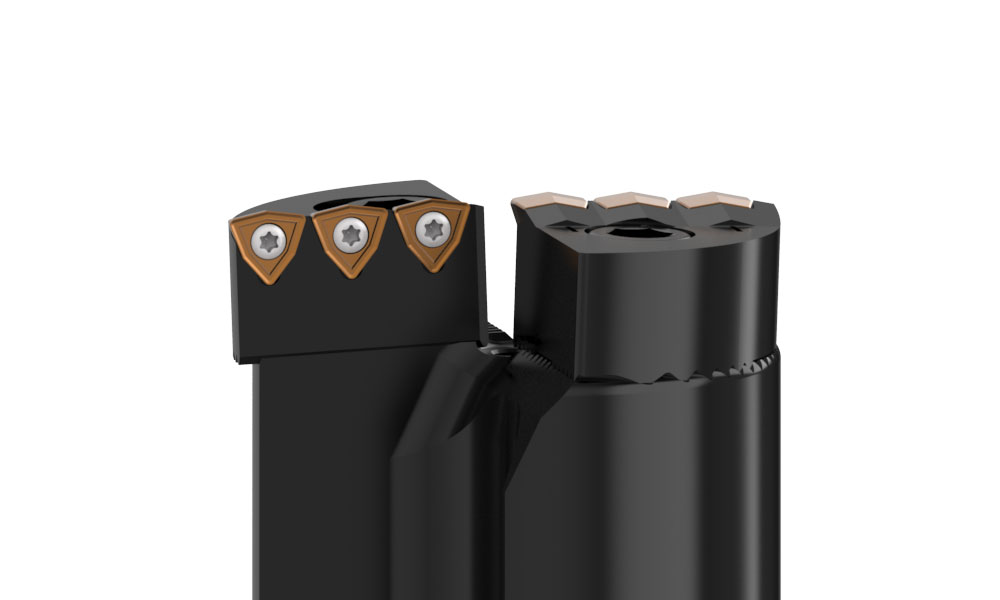

  • La conception multi-plaquettes réduit la taille des copeaux et facilite ainsi leur évacuation
  • Adapté pour une utilisation dans les tours et les fraises
  • Le réglage du diamètre réduit l'inventaire et les coûts
Fonctionnalités
  • Réglable jusqu'à 0,200” (5,1 mm) sur le diamètre
  • Disponible pour les applications de tôles empilées

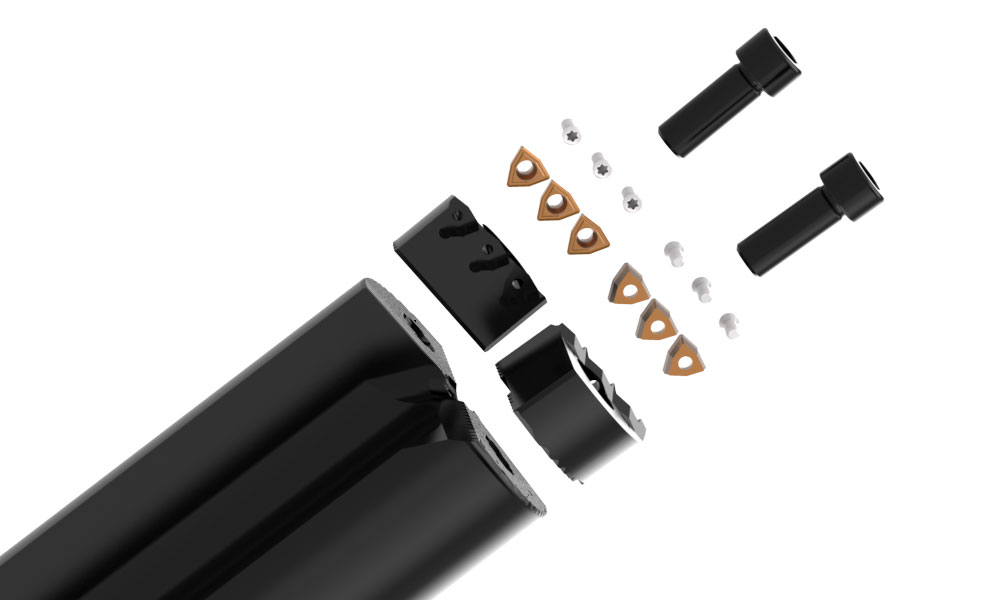

  • Cartouches remplaçables et réglables
  • Inserts indexables disponibles en revêtements AM300® et AM200® ainsi qu'en géométries coupe positive et usage général
  • Passage de lubrifiant
  • Queues intégrales disponibles pour une rigidité accrue
Matériaux recommandés
Matériaux
x
Key Icon Steel
Material Key Icon High Temp Alloy
Key Icon Stainless Steel
Material Key Icon Hardened Steel
Key Icon Cast Iron
Material Key Icon Non-Ferrous
KeyRéférence d'icône

Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon



Industries recommandées
Industries
x
Key Icon Medical
Industry Key Icon Renewable Energy/ Energy
Key Icon Automotive
Industry Key Icon Aerospace
Key Icon Firearms
Industry Key Icon Agriculture
Key Icon Oil and Gas
Industry Key Icon Marine
Key Icon General Production
Industry Key Icon Heavy Equipment
Key Icon Hydraulics
Industry Key Icon Tool, Mold, and Die
Key Icon Structural Steel Fabricator
Key Référence d'icône
Industry
Industry
Industry
Industry
Industry
Industry
Industry



Informations techniques

Spécifications de produit
Type de produit
Système de perçage à plaquettes remplaçables
Plage de diamètres
47.6 mm - 101.0 mm (1.875" - 4.000")
Revêtement
AM300®, AM200®, TiN
Matériaux d'insert
C5 (P35), C1 (K35), C2 (K25)
Porte-outil
Corps Revolution Drill
Options de goujure
Droite
Options de queue
Cylindrique, CAT40, CAT50
Profondeur de perçage
1xD, 2.2xD, 2.5xD, 3.5xD, 4.5xD
Lubrifiant
Arrosage central

Nomenclature de produits
Revolution Drill Holders
Type de foret
x
R = Standard
SP = Tôle empilée
R
Séries
x
34 = série 34
36 = série 36
38 = série 38
42 = série 42
44 = série 44
46 = série 46
48 = série 48
52 = série 52
54 = série 54
56 = série 56
58 = série 58

34
X
Rapport profondeur/diamètre
x
10 = 1,0xD
22 = 2,2xD
25 = 2,5xD
35 = 3,5xD
45 = 4,5xD
22
-
Informations sur les queues
x
150L = 1-1/2 Ø droite
200L = 2.0 Ø droite
40M = 40 mm ISO 9766
50M = 50 mm ISO 9766
CV40 = CAT40
CV50 = CAT50
150L
Revolution Drill Inserts
- Déjà utilisé avec les forets Opening Drill
Compatible avec :
x
Opening Drill
Revolution Drill
OP
-
Type IC
x
05 = 5/16"
05
Épaisseur
x
T3 = 5/32"
T3
Rayon
x
08 = 1/32"
08
-
Qualité carbure
x
Vièrge = C5 (P35)
1 = C1 (K35)
2 = C2 (K25)
1
Revêtement
x
P = AM300®
H = AM200®
T = TiN
A = TiAlN
N = TiCN
U = Non revêtu
H
Géometrie
x
Vièrge = Usage général
HR = Coupe positive
HR
Système de Perçage avec Plaquettes IC pour Larges Diamètres
Literature Thumbnail

Disponible en ligne uniquement

Données de coupe recommandées
Revolution Drill® and Opening Drill®

Ressources et directives supplémentaires

Informations sur la configuration et l'assemblage

Comment régler les forets Revolution Drill à la broche

Comment régler les forets Revolution Drill sur un banc de préréglage
