GEN3SYS® XT

Der GEN3SYS® XT Hochleistungsbohrer nutzt die Verbesserungen bei Ecken- und Schneidkanten der Bohreinsätze in Kombination mit unserer neuen AM300®-Beschichtung für höhere Strapazierfähigkeit, Zuverlässigkeit und Produktivität. Die GEN3SYS® XT Geometrie wurde zur Steigerung der Vorschubsgeschwindigkeit und Werkzeugstandzeit entwickelt. Mit dieser Geometrie werden die niedrigsten Kosten pro Bohrung im Bereich der Hochleistungsbohrsysteme erzielt.

Vorteile

Hervorragende Spankontrolle, verbesserter Verschleißwiderstand und höhere Stabilität
Höhere Vorschubsgeschwindigkeit und längere Werkzeugstandzeit
Niedrigere Kosten pro Bohrung

Merkmale

Verfügbar in 4 Geometrien: Standard (XT), Austenitischer Edelstahl (AS), Gusseisen (CI) und Niedriger Spanwinkel (LR)
Nutzt Standard GEN3SYS®-Halter

Kontakt Technische Unterstützung

Empfohlene Materialien

Materialien

x

Steel

High Temp Alloy

Stainless Steel

Hardened Steel

Cast Iron

Non-Ferrous

Symbolhinweis

Empfohlene Branchen

Branchen

x

Medical

Renewable Energy/ Energy

Automotive

Aerospace

Firearms

Agriculture

Oil and Gas

Marine

General Production

Heavy Equipment

Hydraulics

Tool, Mold, and Die

Structural Steel Fabricator

Symbolhinweis

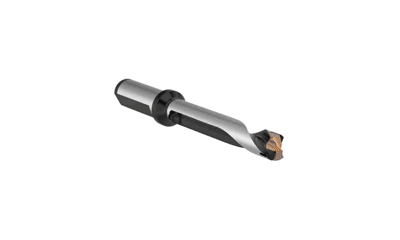

GEN3SYS® XT: Rotate

GEN3SYS® XT: Rotate

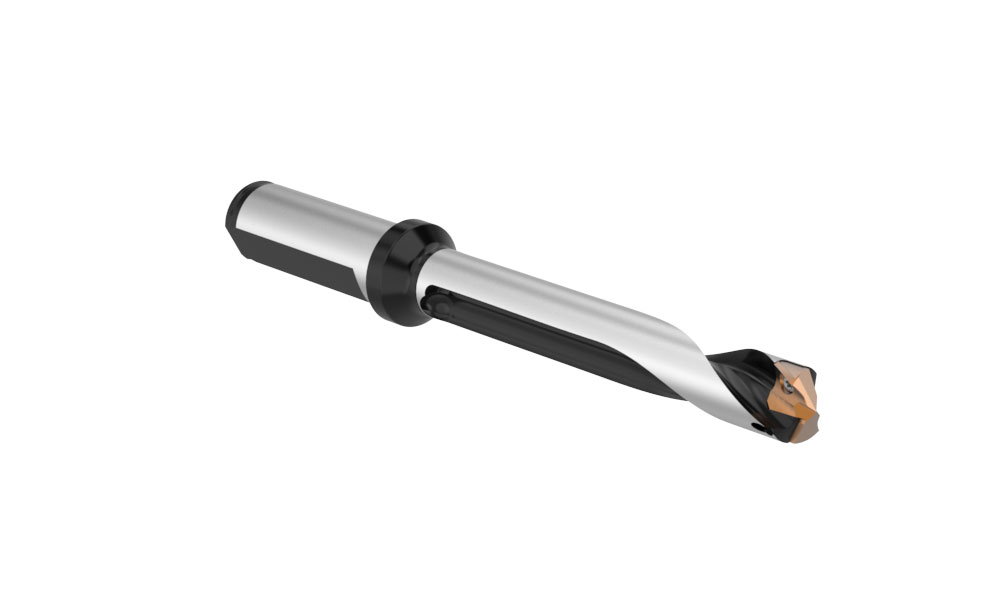

GEN3SYS XT Angle

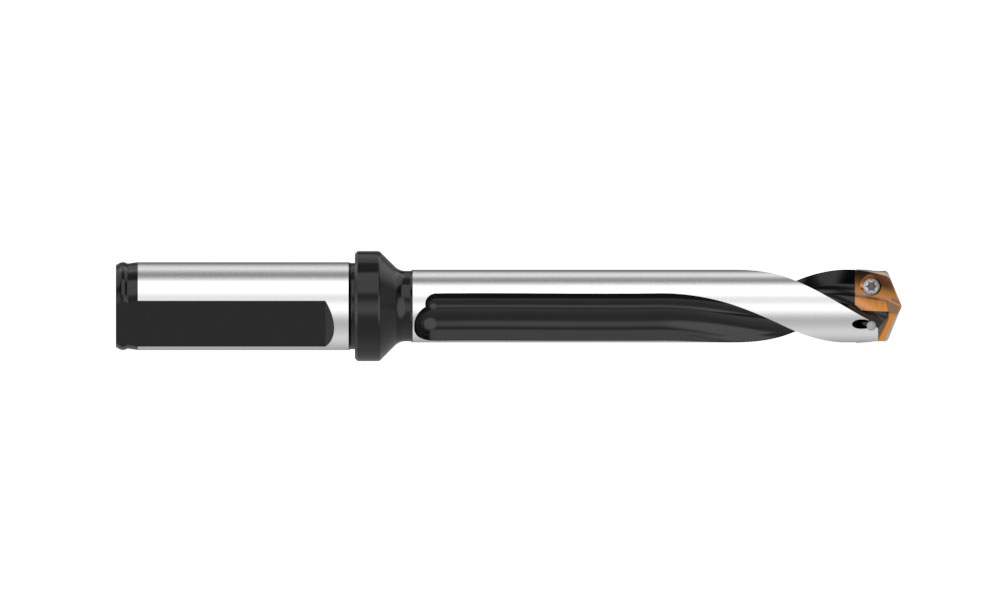

GEN3SYS XT Side 1

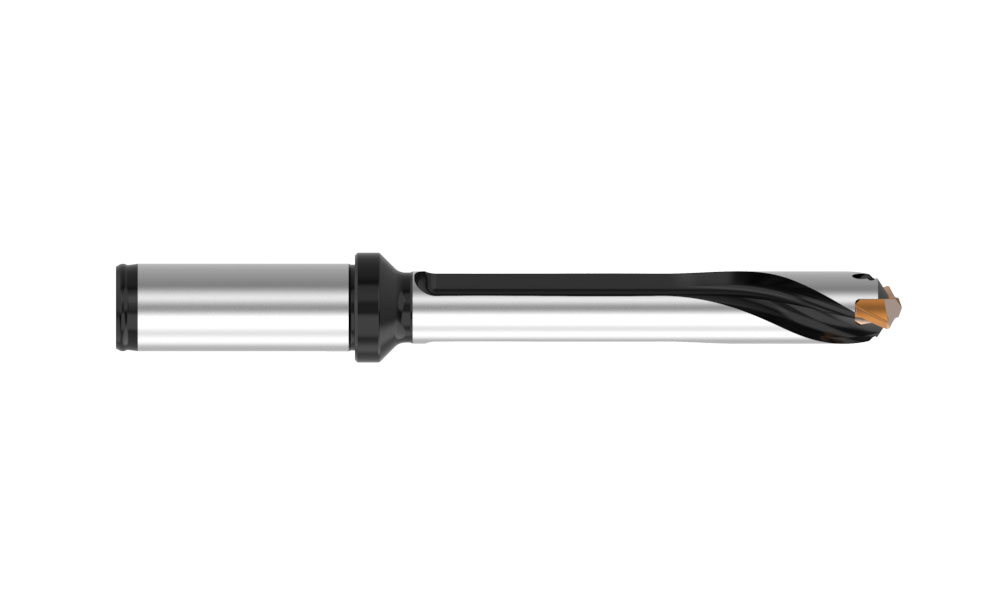

GEN3SYS XT Side 2

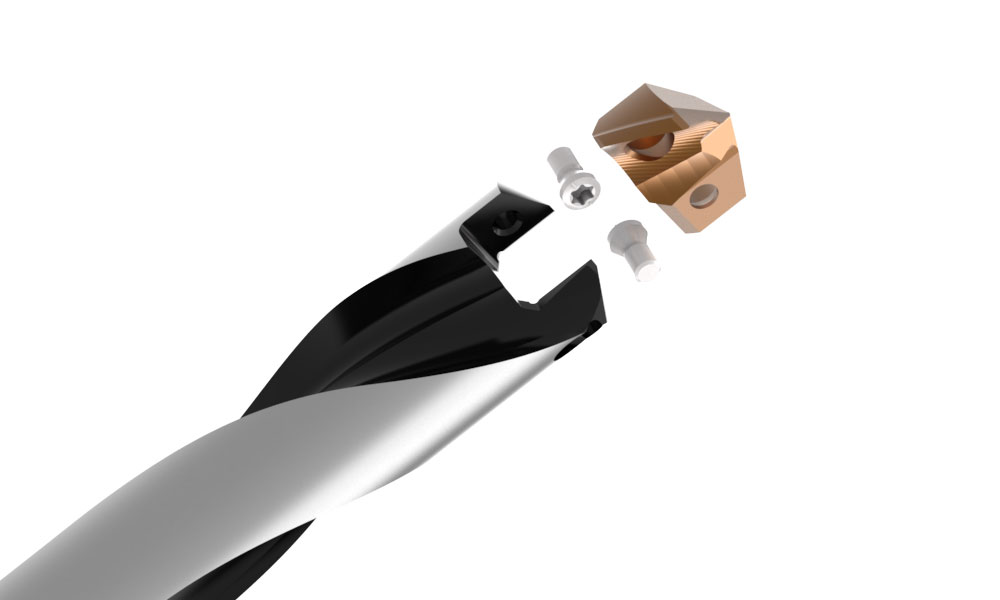

GEN3SYS XT Explosion

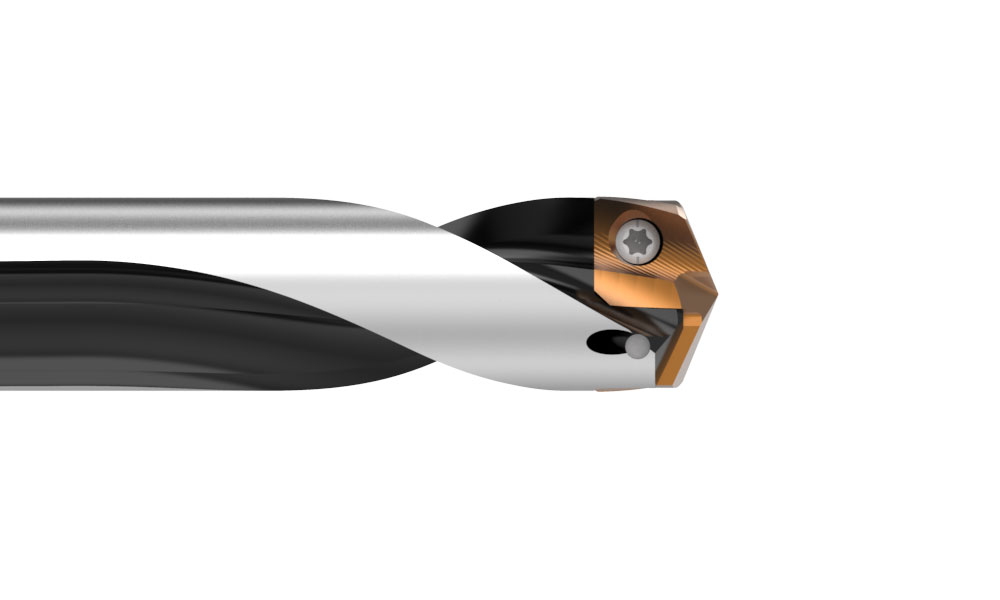

GEN3SYS XT Close

Technische Informationen

Produktspezifikationen

Produkttyp

Austauschbarer Bohreinsatz

Durchmesserbereich

0.4311" - 1.3780" (11.00 mm - 35.00 mm)

Einsatzmaterial

Hartmetall K35 (C1) und K20 (C2)

Beschichtung

AM300®

Halter

GEN3SYS® Standard

Nutoptionen

Gerade, spiralförmig, Bohrer und Senker

Schaftoptionen

Geflanscht und Zylindrisch / mit und ohne Spannfläche

Bohrtiefe

3xD 5xD 7xD

Kühlmittel

Innere Kühlschmierstoffzufuhr

Produktbezeichnung

GEN3SYS® XT Einsätze

XT-Bohrereinsatz

x

7 = XT-Einsatz

7

Einsatzmaterial

x

C1 = C1 (K35) Hartmetall
C2 = C2 (K20) Hartmetall

C2

Serie

x

11 = Serie 11
12 = Serie 12
13 = Serie 13
14 = Serie 14
15 = Serie 15
16 = Serie 16
17 = Serie 17

18 = Serie 18
20 = Serie 20
22 = Serie 22
24 = Serie 24
26 = Serie 26
29 = Serie 29
32 = Serie 32

12

Beschichtung

x

P = AM300®

P

-

Durchmesser

x

0017 = Zoll
0,515 = Dezimal
13 = Metrisch

.484

Geometrie

x

CI = Gusseisen
LR = Niedriger Spanwinkel
AS = Edelstahl

CI

GEN3SYS® XT Halter

Halter

x

6 = XT-Halter

6

Länge

x

01 = Extra-kurze Länge (nur Standard)
03 = 3x Durchmesser
05 = 5x Durchmesser
07 = 7x Durchmesser

03

Serie

x

11 = Serie 11
12 = Serie 12
13 = Serie 13
14 = Serie 14
15 = Serie 15
16 = Serie 16
17 = Serie 17

18 = Serie 18
20 = Serie 20
22 = Serie 22
24 = Serie 24
26 = Serie 26
29 = Serie 29
32 = Serie 32

12

Nut

x

S = Gerade
H = Spiral
C45 = Bohr- und Senkhalter

S

-

Schaft-Durchmesser

x

Zoll (Inch)
063 = 5/8"
075 = 3/4"
100 = 1"
125 = 1-1/4"
150 = 1-1/2"

Metrisch (mm)
16 = 16 mm
20 = 20 mm
25 = 25 mm
32 = 32 mm
40 = 40 mm

20

Schaft-Typ

x

F = Geflanscht mit Fläche
FM = Geflanscht metrisch mit Fläche
C = Zylindrisch (ohne Fläche)
CM = Zylindrisch metrisch (ohne Fläche)

FM

Hochleistungsbohren
