Estilo CB    360 Icon

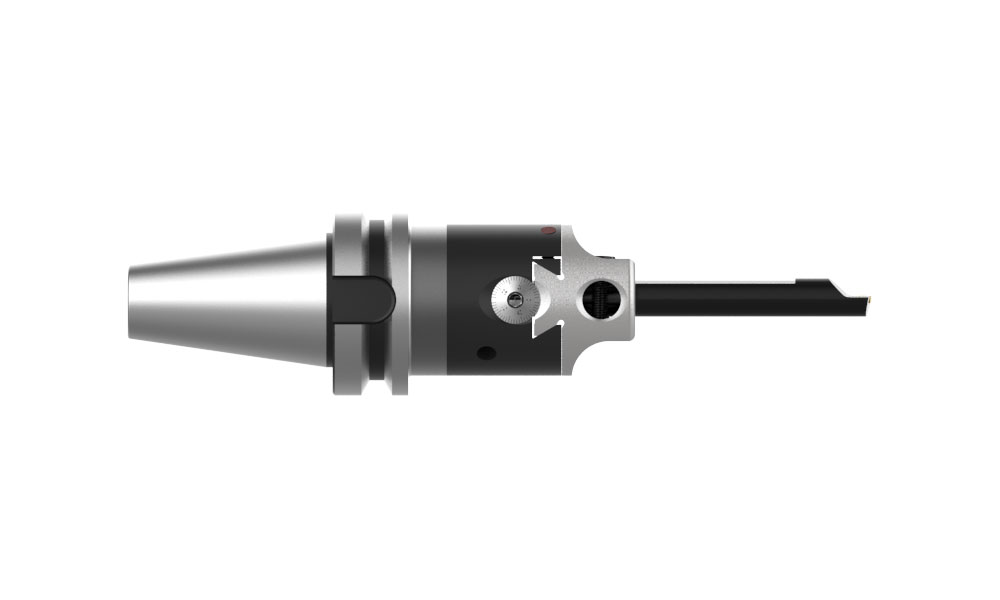

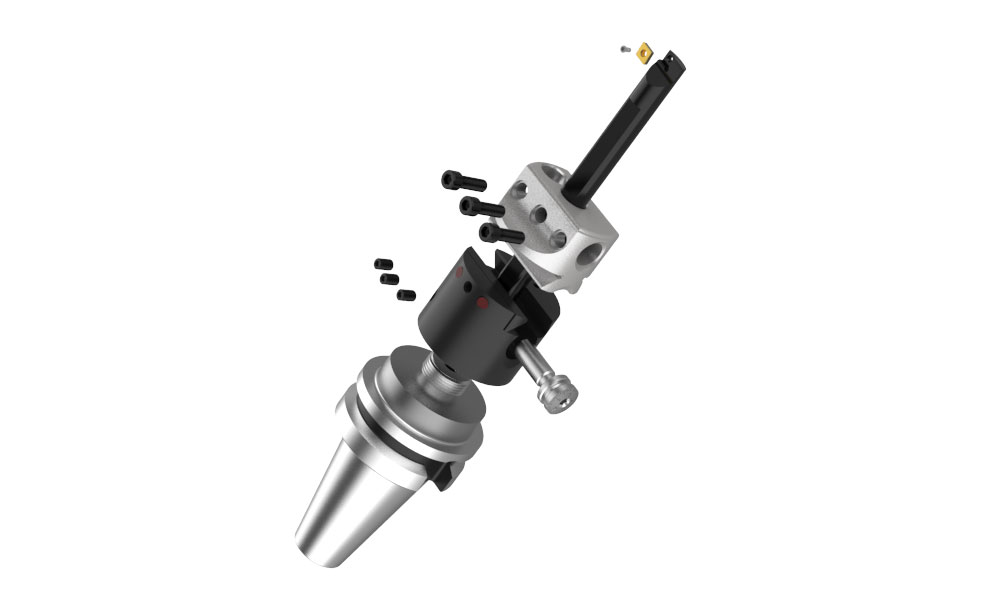

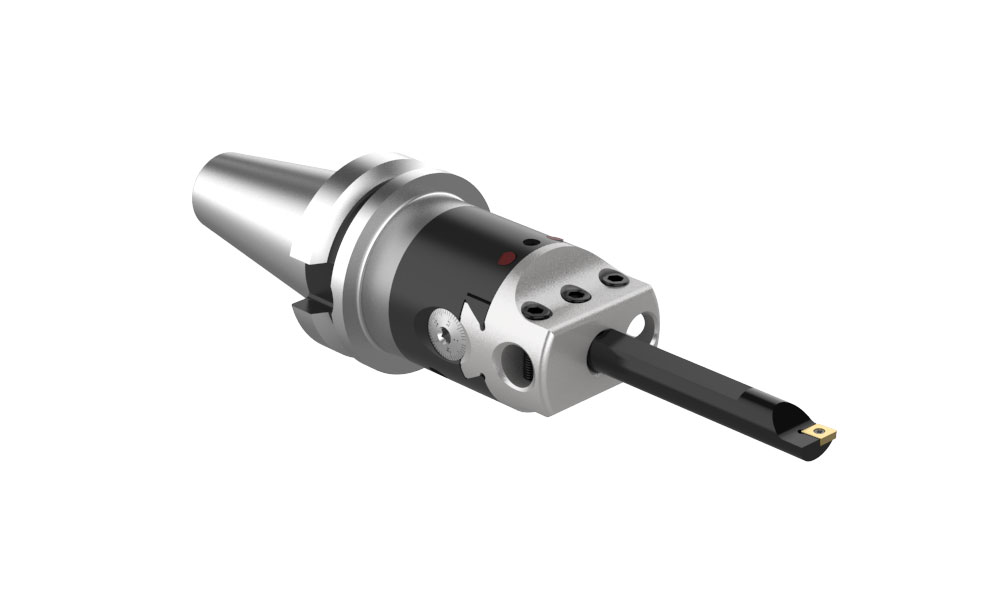

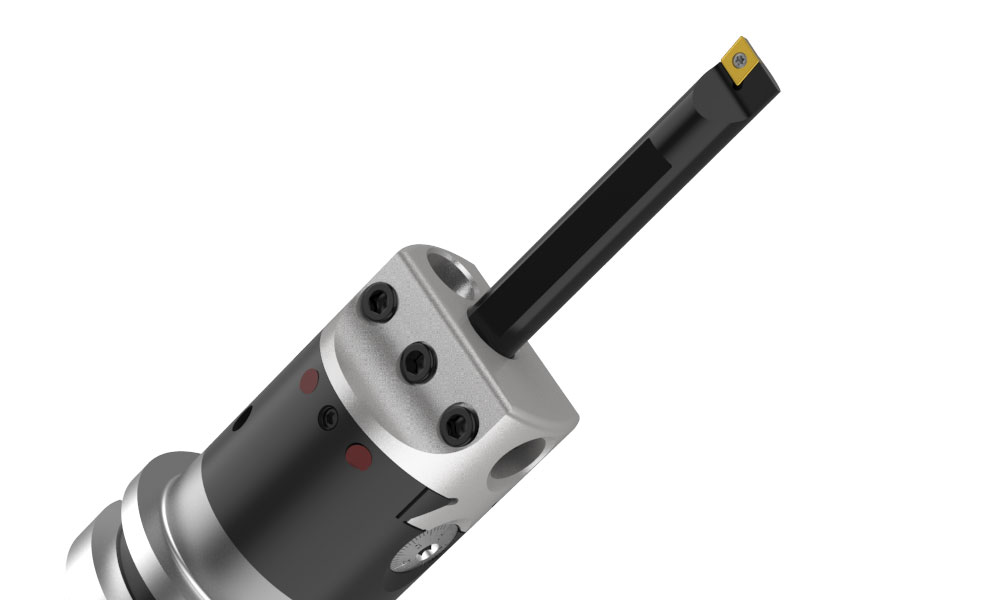

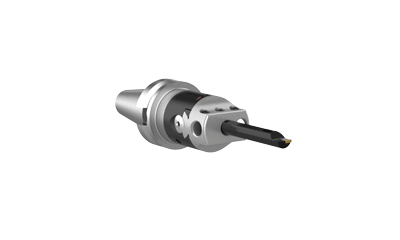

Los cabezales de mandrinar estilo CB ofrecen la mayor gama de diámetros de todos nuestros cabezales de mandrinar Criterion. Esta es la mejor elección cuando tiene una variedad de tamaño de diámetros internos que producir. El estilo CB se ha diseñado para utilizar en máquinas manuales o de control numérico. Se ofrece en ajuste estándar o microajuste para satisfacer las necesidades de tolerancia.
Ventajas
  • La superficie de montaje de diámetro grande da una máxima rigidez y estabilidad
  • Ideal para talleres
  • Rango grande de diámetros producido con un único cabezal de boreado
Especifícaciones
  • El estilo CB estándar proporciona ajuste de 0.001” o 0.02 mm de diámetro

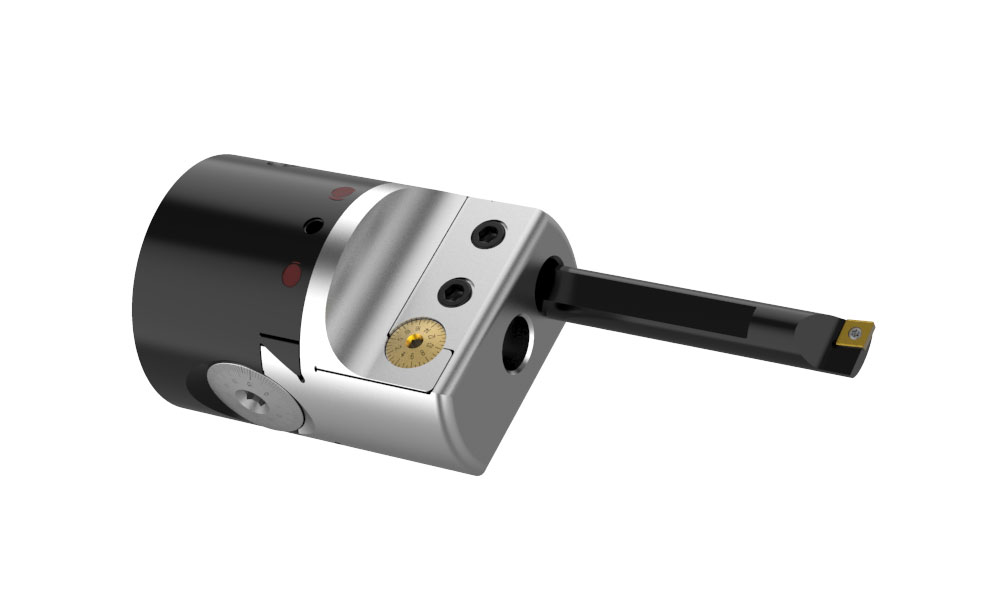

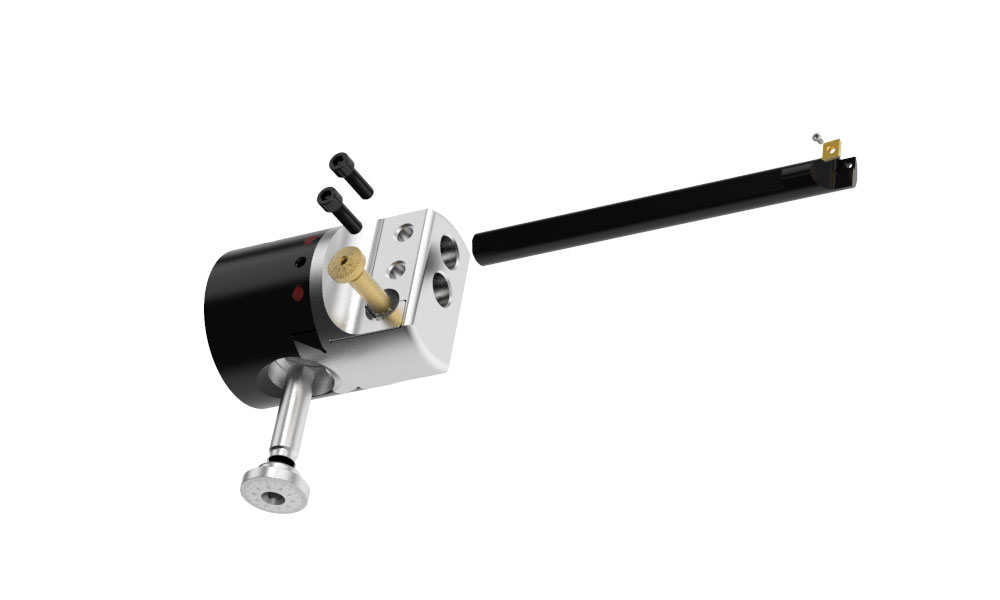

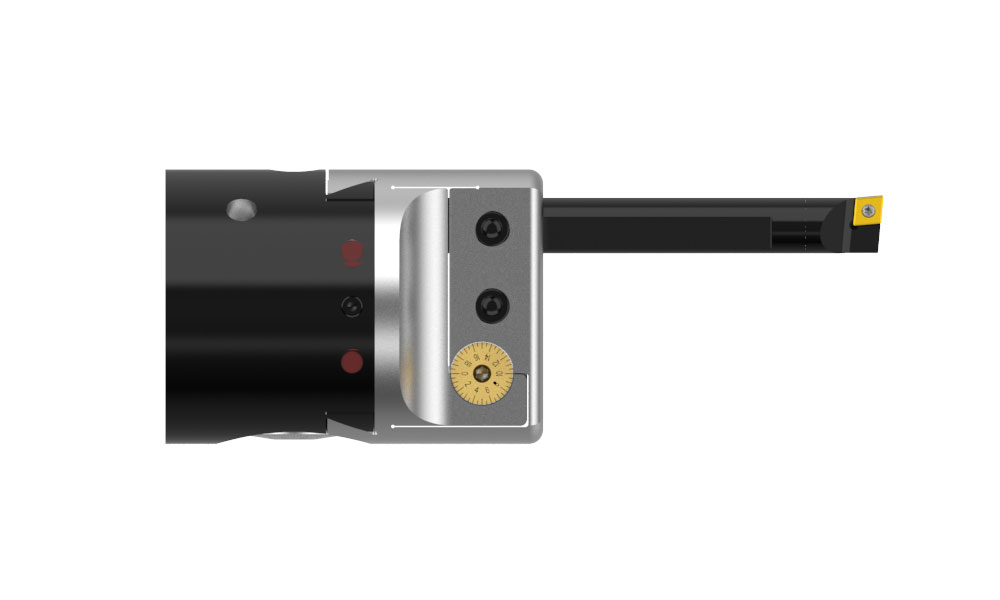

  • También se ofrece en microajuste para intervalos de diámetro interno de 0.00005” o 0.001 mm
  • Rango de boreado de estilo CB en modelo de pulgada 0.050” &EnDash; 21.500” de diámetro
  • Rango de boreado de estilo CB en modelo métrico 3 mm &EnDash; 341 mm de diámetro
  • Brida en V, brida BT, DIN 69871, DIN2080 y zancos HSK disponibles
  • Velocidad máxima del husillo: 2,000 SFM (305M / min) a 0 desplazamiento radial
Materiales Recomendados
Materiales
x
Key Icon Steel
Material Key Icon High Temp Alloy
Key Icon Stainless Steel
Material Key Icon Hardened Steel
Key Icon Cast Iron
Material Key Icon Non-Ferrous
KeyReferencia de icono

Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon
Material Key Icon



Industrias recomendadas
Industrias
x
Key Icon Medical
Industry Key Icon Renewable Energy/ Energy
Key Icon Automotive
Industry Key Icon Aerospace
Key Icon Firearms
Industry Key Icon Agriculture
Key Icon Oil and Gas
Industry Key Icon Marine
Key Icon General Production
Industry Key Icon Heavy Equipment
Key Icon Hydraulics
Industry Key Icon Tool, Mold, and Die
Key Icon Structural Steel Fabricator
Key Referencia de icono
Industry
Industry
Industry
Industry
Industry



Información técnica

Especificaciones del producto
Tipo de producto
Boring Sistema Modular
Rango de diámetro del orificio central
0.050" - 3.250" (3.00 mm - 73.00 mm)
Rango de diámetro del orificio exterior
1.00" - 5.125" (25.00 mm - 130.00 mm)
Rango de diámetro del agujero cruzado
2.875" - 21.500" (73.00 mm - 341.00 mm)

Nomenclatura del producto
CB Style
Estilo de cabeza de boreado
x
CB = Estilo CB
SQ = Cuadrado
TMT = Tiny Mite
CSL = Ranurado
CB
-
Tamaño del cuerpo
x
Imperial
002 = 1.500"
152 = 1.500"
0750 = 0.750"
1000 = 1.000"
1500 = 1.500"
2000 = 2.000"
202 = 2.000"
3000 = 3.000"
203 = 3.000"
204 = 4.000"
206 = 6.000"
Métrico
025M = 25 mm
032M = 32 mm
050M = 50 mm
076M = 76 mm
101M = 101 mm
2000
Diámetro interno del orificio de la herramienta
x
Imperial
A = 0.375"
B = 0.500"
C = 0.625"
D = 0.750"
E = 1.000"
F = 1.500"
G = 0.125"
H = 0.250"
Métrico
A = 10 mm
B = 12 mm
C = 16 mm
D = 20 mm
E = 25 mm
A
Característica
x
Blanco = ajuste estándar
MA = microajuste

MA
