Revolution Drill
Zwischenstücke für Drehmomentwandler: Revolution Drill®
Code:
6010
Share on Facebook    Share on Twitter    Share on LinkedIn    Email a friend
Die Herausforderung
Der Kunde produziert auf einer CNC-Drehmaschine IKEGAI-Fx 25N mit externem Kühlmittel Zwischenstücke für Drehmomentwandler aus 1045.

Verwendetes Werkzeug: Kennametal IC-Bohrer mit Sonderdurchmesser
  • Bohrdurchmesser = 1,9" (48,3 mm)
  • Bohrtiefe = 3" (76,2 mm)
  • 500 U/Min
  • 0,003 IPR (0,08 mm/Umd.)
  • 1,5 IPM (38,1 mm/min)
  • Taktzeit = 120 Sekunden
  • Werkzeugstandweg = 300 Löcher
Da das Kennametal-Werkzeug nicht nur teuer war, sondern auch lange Lieferzeiten hatte, bat der Kunde Allied um eine Lösung, die auch die Taktzeit verbessern und die Kosten pro Bohrung senken würde.
Die Lösung
Allied empfahl den Revolution Drill-Bohrer.

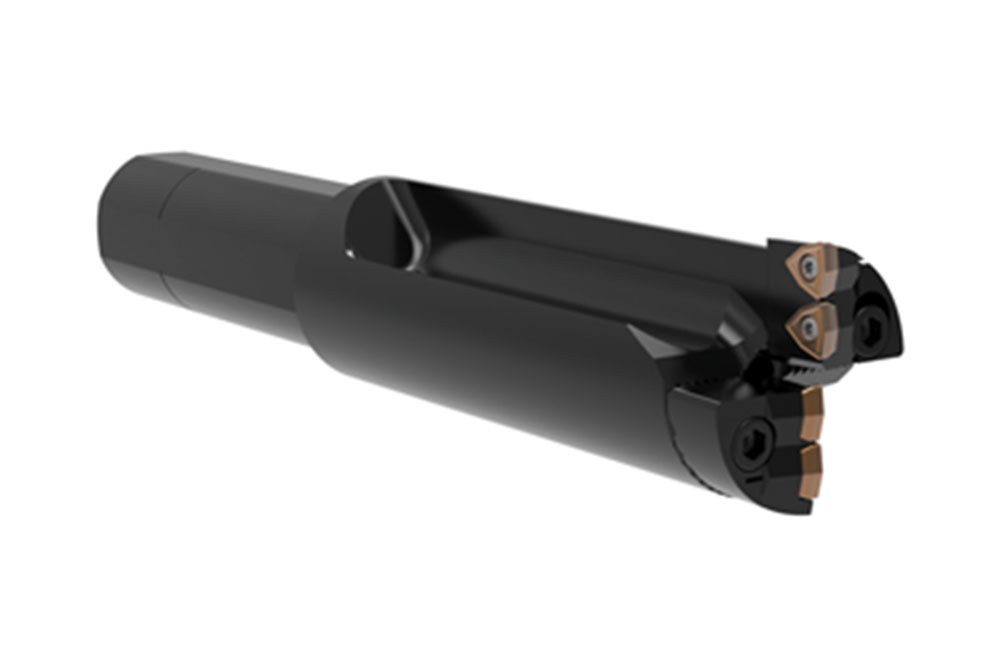

Verwendetes Werkzeug: Revolution Drill-Bohrerhalter (R34X22-150L) und Einsatz (Artikel OP-05T308-H)
  • 900 U/Min
  • 0,0035 IPR (0,09 mm/Umd.)
  • 3,15 IPM (80 mm/min)
  • Taktzeit = 60 Sekunden
  • Werkzeugstandweg = 600 Löcher
Die Vorteile
Mit dem Revolution Drill-Bohrer konnten die Vorgaben des Kunden erfüllt und in der Hälfte der Zeit doppelt so viele Löcher gebohrt werden.
  • Verdoppelte den Werkzeugstandweg
  • Verkürzung der Taktzeit um die Hälfte
  • Reduzierte Kosten pro Bohrung von 2,14 auf 0,98 USD
  • Gesamtkostenersparnis = 54,38 %
