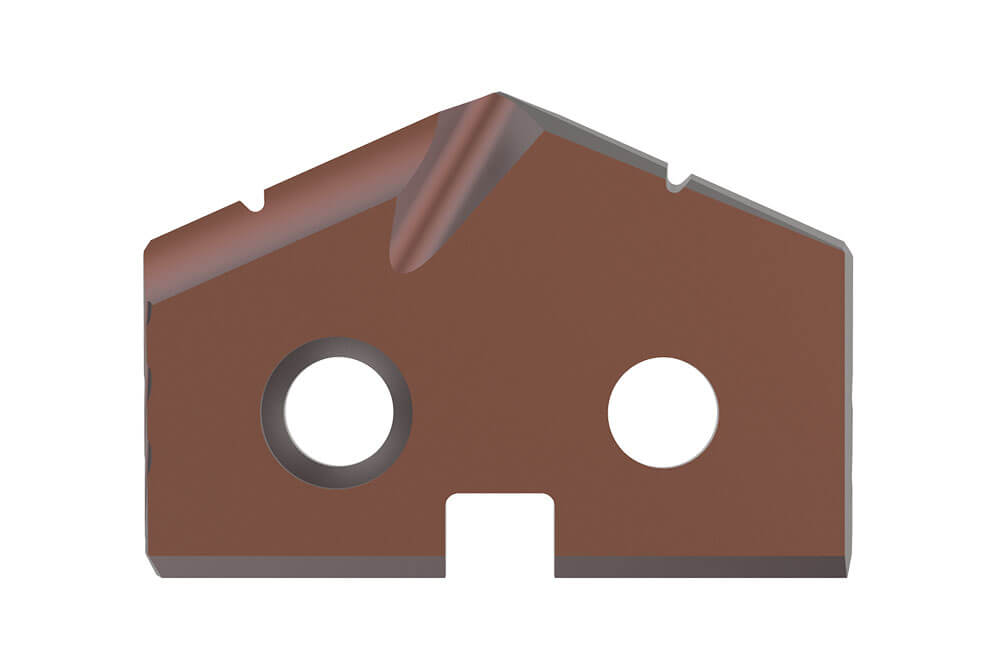

T-A Pro Insert - Front

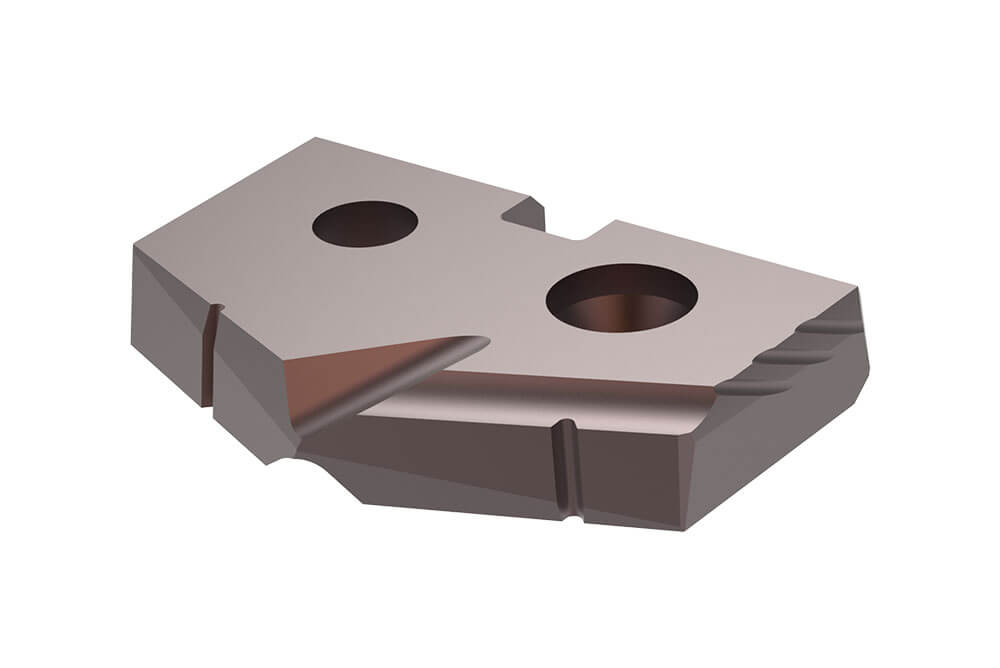

T-A Pro Insert - Angle
Änderungen für eine bessere Standzeit der Werkzeuge.
Code:
1215
Share on Facebook    Share on Twitter    Share on LinkedIn    Email a friend
Die Herausforderung

Manchmal muss man einfach eine andere Möglichkeit ausprobieren. Unser Kunde bearbeitete hydraulische Ventilblöcke aus Titan mit unserer TC- Geometrie für kleine Späne. Er war nur in der Lage, ein oder zwei Bohrungen pro Bohreinsatz zu produzieren und bat uns um Unterstützung, um die Standzeit des Werkzeugs zu verbessern.

Die T-A Pro ISO-spezifischen Bohreinsätze in „M“-Geometrie mit AM460-Beschichtung, die eine branchenführende Standzeit in rostfreien Stählen und hitzebeständigen Superlegierungen bietet, war die richtige Lösung für diese Aufgabe. Der Kunde war nicht nur in der Lage, höhere Vorschubgeschwindigkeiten zu erreichen, sondern konnte auch seine Standzeit mit fünf bis sechs Bohrungen pro Bohreinsatz zu verbessern.

Die Optimierung Ihrer Anwendung muss nicht schwierig sein. Gemeinsam mit Ihnen finden wir die Lösung, die am sinnvollsten für Sie ist.



Produkt: T-A Pro
Ziel: Steigerung der Werkzeugstandzeit
Industrie: Allgemeine Bearbeitung

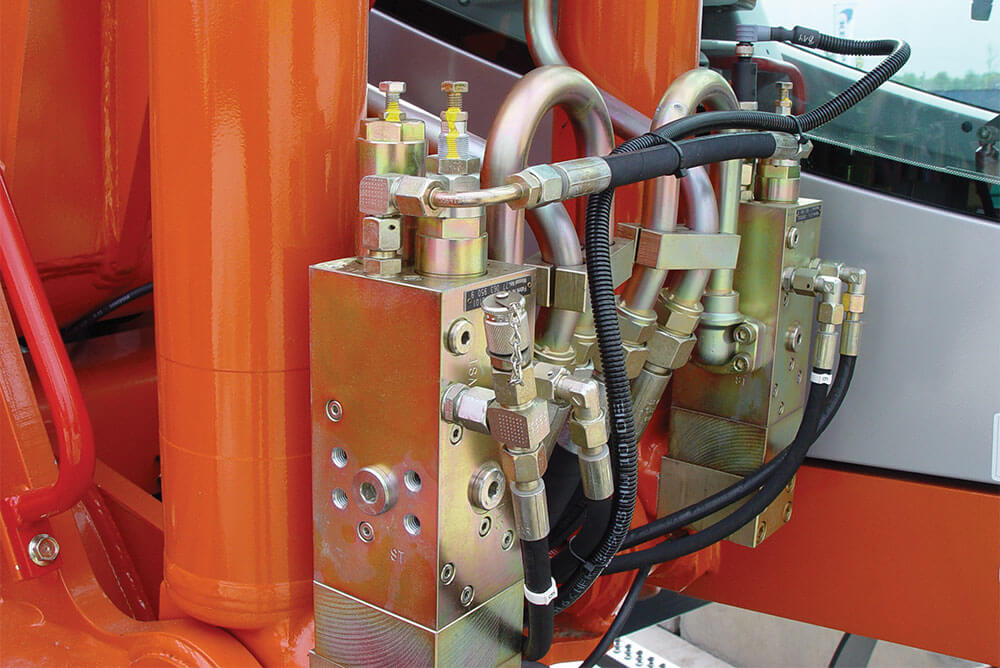

Bauteil: Hydraulischer Ventilblock
Werkstoff: 3.7165 Titan (6AI4V)
Bohrungs-Ø: 22,23 mm (0,875")
Bohrtiefe: 101,60 mm (4,00")
Toleranz: +/- 0,13 mm (0,005")
Oberflächengüte: 3,175 Ra μm (125 Ra μin)




Die Lösung
T-A Pro Hochvorschubbohrer mit austauschbaren Bohreinsätzen
  • Bohreinsatz, M-Geometrie (nichtrostender Stahl):  TAM1-22.23
Maßeinheit Bohrer des Wettbewerbers T-A Pro Bohrer
Drehzahl 349 U/min 349 U/min
Schnittgeschwindigkeit 24,38 m/min (80 SFM) 24,38 m/min (80 SFM)
Vorschub (fz) 0,10 mm/U (0.0040 IPR) 0,18 mm/U (0.0070 IPR)
Vorschubgeschwindigkeit (Vf) 35,6 mm/min (1.40 IPM) 62,0 mm/min (2.44 IPM)
Taktzeit 2 Min. 51 Sek. 1 Min. 38 Sek.
Standzeit 1 Bohrung 5 Bohrungen


Die Vorteile

Der T-A Pro Einsatz mit AM460-Beschichtung für Stahl und warmfeste Superlegierungen ermöglicht:

  • Längere Werkzeugstandzeit
  • Reduzierte Taktzeit
  • Höhere Vorschubgeschwindigkeiten
