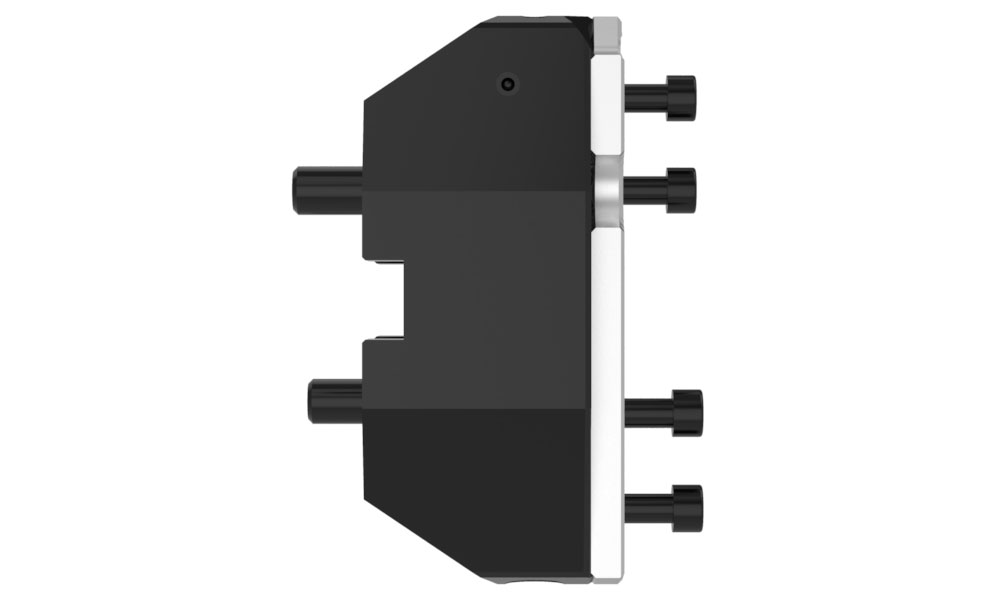

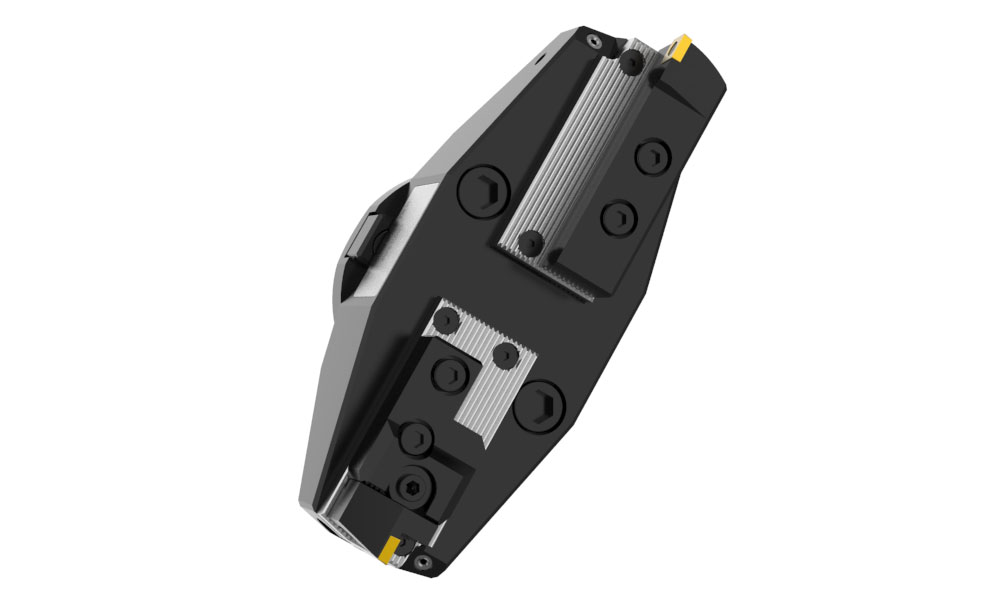

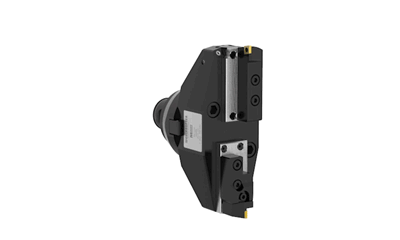

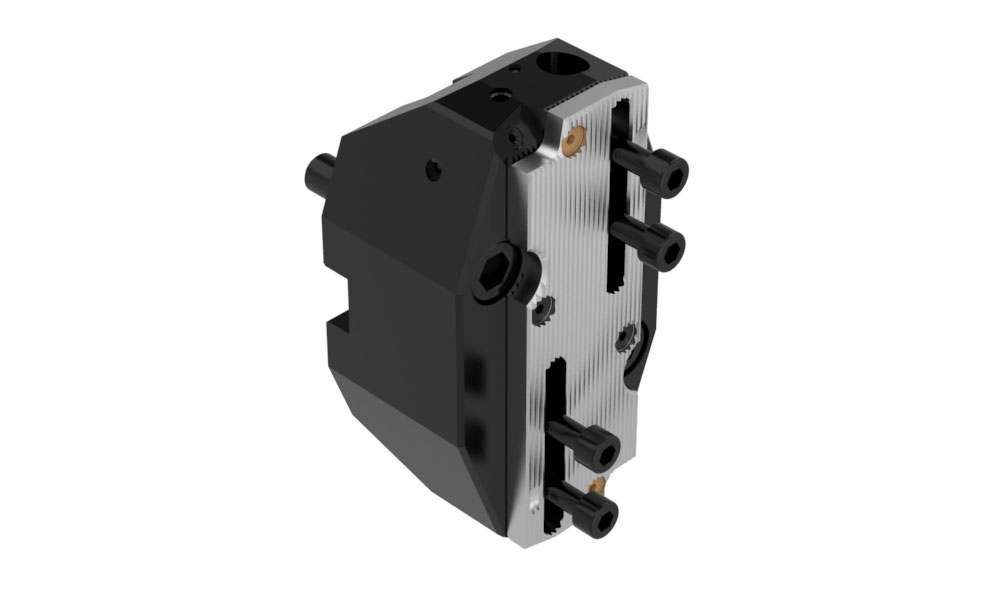

Schienen Basic D 40 und D 60
Ausdrehen großer Bohrungsdurchmesser mit Basic D 40 Schienen von 200,00 mm - 520,00 mm (7,847" - 20,470") und mit Basic D 60 Schienen von 200,00 mm - 505,00 mm (7,847" - 19,880"). Die Kerbzahnschienen von Wohlhaupter® bestehen aus Alu-Line Leichtbauweise, einem leichten Aluminiumwerkstoff, der das Gewicht auf der Maschinenspindel reduziert, um Leistung und Präzision bei Bohrungen mit großem Durchmesser zu gewährleisten.

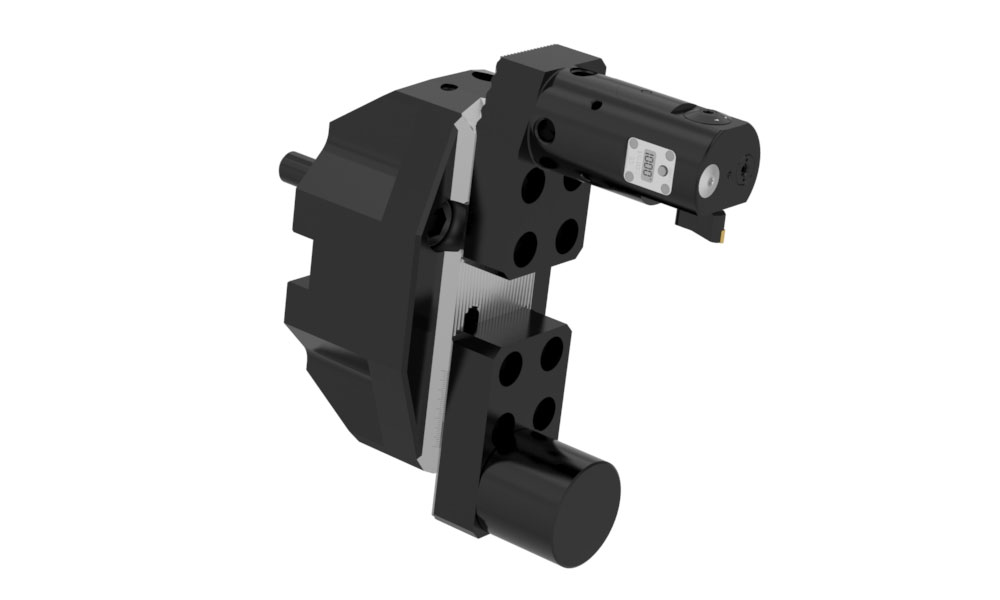

Alu-Line-Schienen können für verschiedenste Bohrungsanwendungen mit großen Durchmessern eingesetzt werden. Für Fertigbearbeitungen stehen sowohl sowohl Basic D 40 als auch Basic D 60 Schienen zur Verfügung. Die Schienen der Baureihe Basic D 60 können für Vorbearbeitungs- oder Combi-Line-Anwendungen (Vor- und Fertigbearbeitung) eingesetzt werden. Die Schienen können mit den Feindrekassetten 537 (538) Digital oder 537 Analog kombiniert werden, um eine schnelle und einfache Einstellung an der Maschine zu ermöglichen.

Die Schienen Basic D 40 und Basic D 60 lassen sich mit den Wohlhaupter MVS-Verbindungen direkt auf eine Grundaufnahme oder einen Aufnahmedorn befestigen und so mit jedem Maschinentyp verbinden.

Vorteile
  • Die D 40 Schienen können auch bei geringer Maschinenleistung für Fertigbearbeitungen eingesetzt werden
  • D 60 Schienen: für den Einsatz bei Vor-, Fertig- und kombinierten Vor- und Fertigbearbeitungen (Combi-Line)

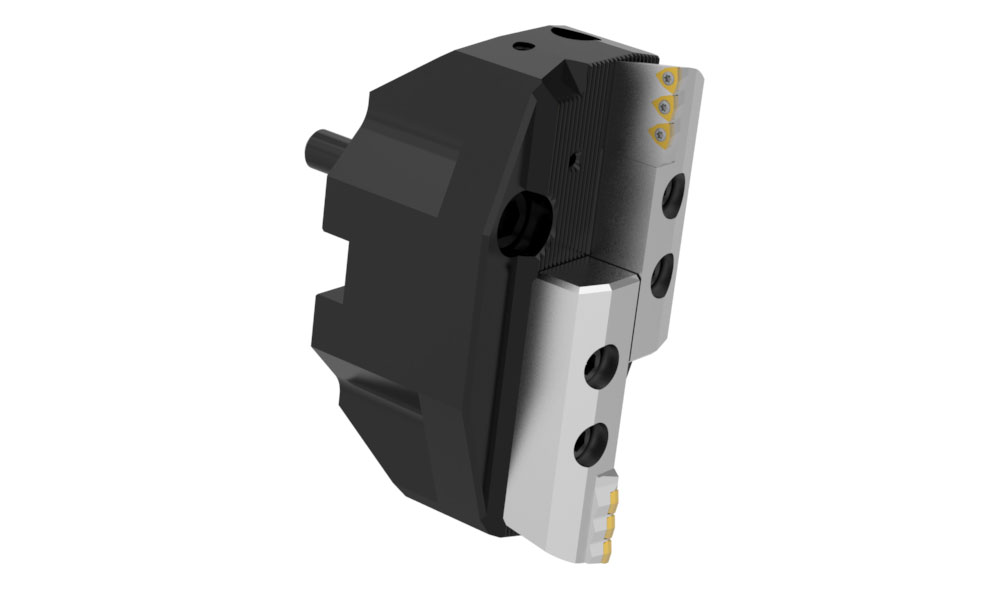

  • Vielseitige Auswahl an Plattenhaltern für die Vorbearbeitung mit der Baureihe Basic D60 wie z.B.: höhengleich, höhenversetzt, Tangentialbearbeitung, Anfasen, Rückwärtsbearbeitung, Überdrehen und Axialeinstechen
  • Bearbeitungen mit schnellen und einfachen Durchmesserverstellungen durch die Feindrehkassetten 537 (538) Digital oder 537 Analog.
Merkmale
  • Basic D 40 Ausdrehbereich: 200,00 mm - 520,00 mm (7.847" - 20.470")
  • Basic D 60 Ausdrehbereich: 200,00 mm - 505,00 mm (7.847" - 19.880")
  • Kerbzahnschienen können direkt auf Grundaufnahmen montiert werden, wie z.B.: HSK, CAT, SK, BT, NMTB, und DIN 2080
  • Montieren Sie Basic D 40- und Basic D 60 Schienen auf Wohlhaupter Aufnahmedorne mit MVS für weitere Grundaufnahmen.

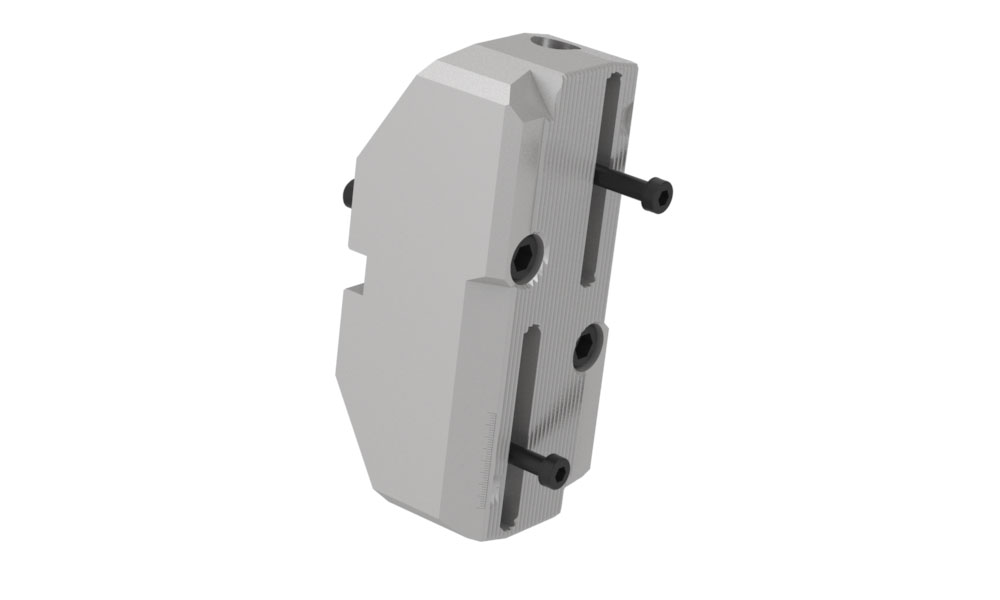

  • Basic D 40 und D 60 Kerbzahnschienen in Aluminium-Leichtbauweise (Alu-Line) zur Gewichtsreduktion
  • Austauschbare Plattenhalter und Wendeschneidplatten, zur Reduzierung von Rüstzeiten und Kosten
  • Innere Kühlschmierstoffzufuhr
Empfohlene Materialien
Materialien
x
Steel
High Temp Alloy
Stainless Steel
Hardened Steel
Cast Iron
Aluminum
Symbolhinweis




Empfohlene Branchen
Branchen
x
Medical
Renewable Energy/ Energy
Automotive
Aerospace
Firearms
Agriculture
Oil and Gas
Marine
General Production
Heavy Equipment
Hydraulics
Tool, Mold, and Die
Structural Steel Fabricator
Symbolhinweis
