El cliente está fabricando fechas cardán grandes para equipo de minería hechas de acero aleado. Están utilizando una broca de brazo radial Carlton con refrigerante soluble en agua y un adaptador de refrigerante giratorio (RCA).
El cliente pidió a Allied Machine una solución para reducir el tiempo del ciclo y disminuir el costo general de producción.
El GEN2 T-A logró las metas del cliente y redujo el tiempo de ciclo de la máquina.
| Producto: |
GEN2 T-A |
| Objetivo: |
(1) Reducir el tiempo de ciclo
(2) Reducir el costo de producción |
| Industria: |
Minería |
| Pieza: |

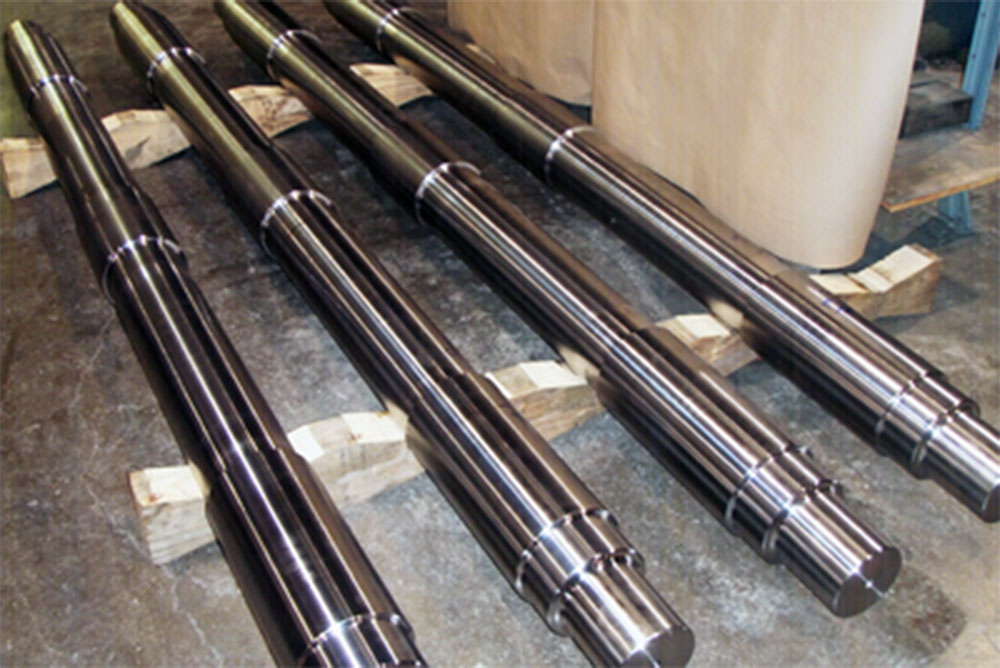

Flecha cardán |
| Material: |
Acero aleado |
| Ø del orificio: |
0.787" (19.990 mm) |
| Profundidad del orificio: |
10.00" (254.000 mm) |
El sistema de barrenado GEN2 T-A
- Cuerpo de broca: 060602-101

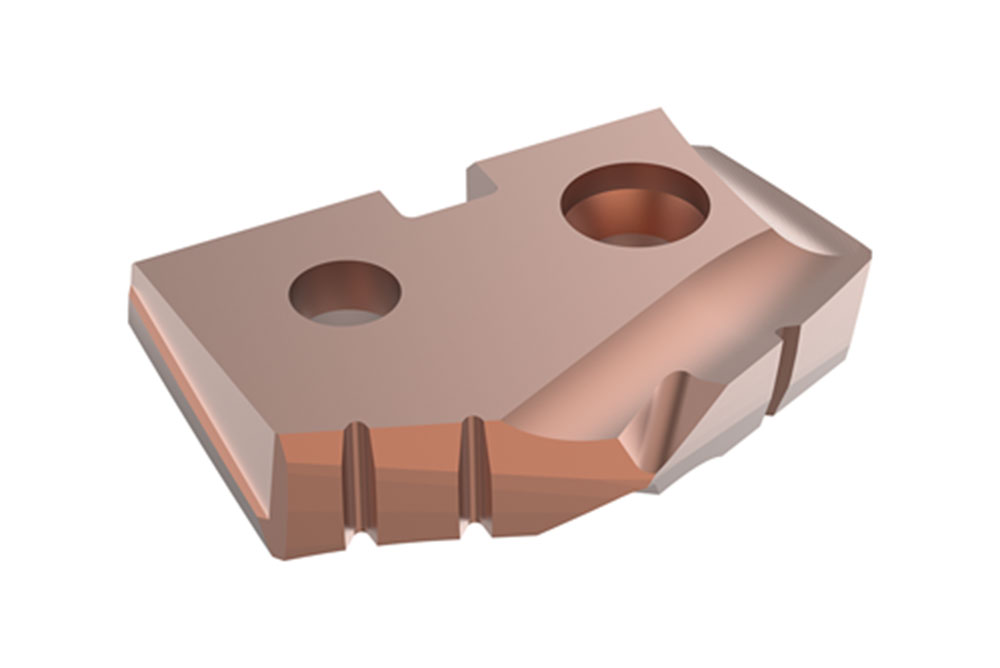

- Inserto: 451H-20
| Medida |
Competencia |
GEN2 T-A |
| RPM |
190 |
190 |
| Velocidad |
39 SFM (11.887 M/min.) |
39 SFM (11.887 M/min.) |
| Tasa de penetración |
0.003 IPR (0.076 mm/rev.) |
0.008 IPR (0.203 mm/rev.) |
| Velocidad de penetración |
0.57 IPM (14.478 mm/min.) |
1.52 IPM (38.608 mm/min.) |
| Tiempo de ciclo |
17 min. 33 seg. |
6 min. 35 seg. |
| Vida útil de la herramienta |
10 orificios |
24 orificios |
El sistema de barrenado GEN2 T-A proporcionó:
- Disminución del tiempo de ciclo en el 62 %
- Mayor vida útil de la herramienta
- Costo de producción reducido
